Formula del Convertitore VSWR in Coefficiente di Riflessione

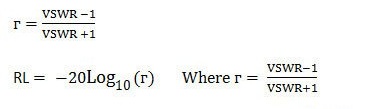

Il Convertitore VSWR in Coefficiente di Riflessione utilizza la seguente formula per calcolare il coefficiente di riflessione (Γ):
Γ = (VSWR – 1) / (VSWR + 1)
Dove Γ rappresenta il coefficiente di riflessione e VSWR è il rapporto d’onda stazionaria di tensione. Quando VSWR = 1, il sistema è perfettamente adattato e Γ = 0.
Spiegazione della Formula
Il coefficiente di riflessione indica la frazione del segnale riflessa da un carico. Un valore più vicino a zero rappresenta un adattamento migliore tra sorgente e carico. All’aumentare del VSWR, il coefficiente di riflessione cresce, indicando perdite di potenza dovute a disadattamento d’impedenza.
Esempio di Formula
Supponiamo che il valore di VSWR sia 1.5.
Applicando la formula:
Γ = (1.5 – 1) / (1.5 + 1) = 0.5 / 2.5 = 0.2
Il coefficiente di riflessione risultante è 0.2, indicando un adattamento parziale tra il generatore e il carico.
Usi del Convertitore VSWR in Coefficiente di Riflessione
- Analizzare l’adattamento d’impedenza tra trasmettitore e antenna.
- Valutare l’efficienza di linee di trasmissione RF e microonde.
- Ottimizzare la progettazione di sistemi di comunicazione a radiofrequenza.
- Determinare perdite di potenza dovute a disadattamento di carico.
- Supportare la calibrazione e il collaudo di dispositivi elettronici ad alta frequenza.
