Timing Advance in LTE: Funzionamento e Implicazioni
Quando un dispositivo si connette alla rete LTE, il segnale inviato impiega un certo tempo per raggiungere la stazione base a causa della distanza fisica. Oggi approfondiamo come il meccanismo del Timing Advance (TA), o anticipo temporale, permetta alla rete di compensare questi ritardi per mantenere la sincronizzazione tra gli utenti e il sistema.
Cos’è il Timing Advance (TA) e perché è necessario
In LTE, tutti gli utenti devono trasmettere i loro segnali in modo che arrivino alla stazione base (eNodeB) perfettamente sincronizzati. Senza questa sincronizzazione, i segnali di utenti diversi si sovrapporrebbero, causando interferenze. Il TA è il meccanismo che la rete utilizza per indicare al terminale quanto deve anticipare la trasmissione per garantire che il segnale arrivi in tempo utile alla stazione base.
Il principio si basa sul tempo di propagazione: maggiore è la distanza tra UE (User Equipment) ed eNodeB, maggiore sarà il tempo necessario affinché il segnale percorra il tragitto. Per compensare ciò, la rete calcola un valore di TA e lo invia al dispositivo, che adeguerà di conseguenza il tempo d’inizio della trasmissione.
Dettagli tecnici del Timing Advance in LTE

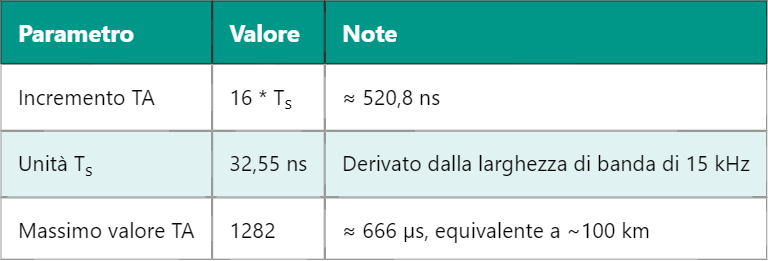

Il valore di TA viene espresso come un numero intero che corrisponde a un incremento di tempo pari a 16*Ts, dove Ts è l’unità di tempo fondamentale nel sistema LTE, ovvero 32,55 ns.
Ogni valore di TA corrisponde quindi a circa 78 metri di distanza. Questo permette di stimare con buona precisione quanto lontano si trovi l’UE dalla stazione base, anche se tale informazione non viene utilizzata per la localizzazione vera e propria nel sistema.
Procedura di aggiornamento del Timing Advance
Il valore di TA viene inizialmente fornito durante la procedura Random Access (RA), quando un UE tenta di accedere alla rete. Successivamente, il valore può essere aggiornato dinamicamente tramite i comandi MAC Control Element (TA Command) inviati dalla rete.
La rete LTE aggiorna il TA in base a misure continue dell’offset di temporizzazione tra l’arrivo effettivo del segnale dell’UE e l’istante previsto. Se il ritardo supera una certa soglia, l’eNodeB invia un nuovo comando TA per correggere l’anticipo del terminale.
Conseguenze di un Timing Advance errato
Un valore di TA non corretto può portare a:
- Collisioni di simboli tra UE adiacenti (interferenza inter-utente)
- Degradazione della qualità del segnale ricevuto
- Problemi nella decodifica dei dati uplink
- Necessità di riavviare il Random Access
La sincronizzazione precisa in LTE è fondamentale anche perché i canali di controllo e i canali dati devono essere ricevuti in istanti ben definiti. Una trasmissione fuori tempo comprometterebbe l’intero scheduling della rete.
Timing Advance e mobilità
Quando un dispositivo si sposta, la distanza con l’eNodeB cambia, quindi anche il ritardo di propagazione varia. La rete deve quindi adattare in tempo reale il TA per mantenere la sincronizzazione. Questo è particolarmente critico durante l’handover tra celle, quando la nuova cella ricevente deve effettuare rapidamente una stima iniziale del TA per garantire la continuità del servizio.
Esempio pratico di calcolo del TA
Supponiamo che un UE si trovi a circa 2 km dalla stazione base. Il tempo di andata del segnale (1 via) è pari a 2.000 m / 300.000.000 m/s ≈ 6,67 µs. Per compensare questo ritardo, il TA dovrà essere impostato a:
- TA = 6,67 µs / 0,5208 µs ≈ 12,8 → arrotondato a 13
Il terminale inizierà a trasmettere 13 × 0,5208 µs ≈ 6,77 µs prima, assicurando che il segnale arrivi esattamente nel momento atteso.
Comparazione tra Timing Advance in LTE e altri sistemi
| Sistema | TA Supportato | Unità TA | Copertura massima teorica |
|---|---|---|---|
| GSM | Sì | 3,69 µs | 35 km |
| UMTS | Gestito diversamente | N/A | Cellette fino a 20 km |
| LTE | Sì | 0,5208 µs | 100 km |
Il sistema LTE consente una copertura significativamente maggiore rispetto a GSM e UMTS grazie alla granularità più fine del TA e al supporto di celle estese (Extended Range Cells).
Timing Advance nel contesto TDD
Nel caso di LTE TDD (Time Division Duplex), la sincronizzazione è ancora più critica perché i frame uplink e downlink condividono lo stesso canale. In questi scenari, il TA assume un ruolo ancora più determinante per evitare collisioni nei tempi di trasmissione. Il principio di funzionamento resta identico, ma il controllo è più frequente e stringente.
Relazione tra TA e qualità della rete
La rete può valutare la stabilità del valore di TA nel tempo per stimare se l’UE è fermo o in movimento. Inoltre, in ambienti molto dinamici come treni ad alta velocità, il rapido cambiamento del TA è un parametro utile per ottimizzare l’handover e la gestione delle risorse radio.
Un comportamento anomalo del TA (oscillazioni frequenti, valori incoerenti) può indicare problemi di propagazione o riflessioni multipath che necessitano di gestione avanzata come beamforming o algoritmi di equalizzazione.
Infine, il Timing Advance può essere utilizzato anche per l’ottimizzazione delle celle nelle reti Self-Organizing Network (SON), contribuendo alla regolazione automatica dei parametri di copertura e interferenza.
Se ti interessa approfondire un altro meccanismo fondamentale per la sincronizzazione nelle reti LTE, dai un’occhiata alla gestione del Random Access Preamble.
