Interfacce N2 e N3 nella rete 5G: funzioni e integrazione
Oggi vediamo come le interfacce N2 e N3 rappresentino due elementi fondamentali nell’architettura della rete 5G, abilitando la comunicazione tra i componenti core e la parte di accesso radio. La loro funzione va ben oltre il semplice scambio di dati: sono responsabili della gestione della mobilità, del controllo delle sessioni e del trasporto efficiente delle informazioni tra RAN e core network.
Architettura generale della rete 5G
Nel modello di riferimento 5G Standalone (SA), il piano di controllo e il piano utente sono separati, seguendo l’architettura Service-Based. Le interfacce N2 e N3 si inseriscono in questo contesto collegando la rete di accesso (gNB – gNodeB) con i nodi centrali del 5GC (5G Core), in particolare AMF (Access and Mobility Function) e UPF (User Plane Function).
Funzione dell’interfaccia N2
L’interfaccia N2 si occupa della segnalazione tra il nodo radio (gNB) e il core di rete. Essa consente l’instaurazione e la gestione delle connessioni tra terminale e rete. Il protocollo utilizzato per N2 è NG-AP (Next Generation Application Protocol), che opera su SCTP/IP.
Le principali responsabilità dell’interfaccia N2 includono:
- Gestione delle registrazioni del terminale
- Controllo della mobilità (handover intra e inter-gNB)
- Configurazione delle risorse radio
- Creazione e modifica delle sessioni PDU
Attraverso l’AMF, l’interfaccia N2 supporta anche la gestione del paging e l’autenticazione dell’utente. Inoltre, è cruciale per supportare scenari di mobilità complessi, come l’interoperabilità tra diverse reti di accesso (inter-RAT).
Funzione dell’interfaccia N3
N3 è responsabile del trasporto del traffico dati utente tra la parte di accesso e la rete core. Utilizza il protocollo GTP-U (GPRS Tunneling Protocol – User Plane) per incapsulare i dati, consentendo un instradamento flessibile e scalabile.
Le sue funzioni principali sono:
- Trasporto dei dati IP dell’utente
- Supporto alla QoS per singolo flusso
- Gestione dei tunnel GTP
- Separazione tra dati di più sessioni e utenti
L’interfaccia N3 consente alla rete di ottimizzare il flusso dei dati verso destinazioni esterne come internet o altri domini di rete. In ambienti con traffico ad alta densità, il corretto dimensionamento e funzionamento di N3 è essenziale per garantire prestazioni elevate e latenza ridotta.
Separazione logica tra N2 e N3

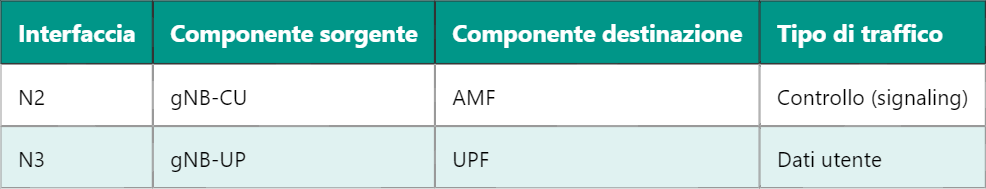

Uno degli aspetti distintivi dell’architettura 5G è proprio la separazione logica dei piani di controllo e utente. Questo consente alla rete di scalare i componenti in modo indipendente, migliorando la flessibilità. N2 e N3, pur condividendo la connessione tra gli stessi nodi fisici (gNB e 5GC), operano con protocolli e funzioni differenti.
| Caratteristica | N2 | N3 |
|---|---|---|
| Tipo di piano | Controllo | Utente |
| Protocollo | NG-AP | GTP-U |
| Coinvolgimento della rete | AMF | UPF |
| Priorità | Alta (per la gestione delle sessioni) | Elevata (per throughput e latenza) |
Gestione della mobilità e supporto al handover
Durante uno spostamento del terminale da una cella all’altra, N2 è direttamente coinvolta nella gestione dell’handover, trasferendo i contesti di sessione e configurando le risorse necessarie nella nuova cella. N3, in questo processo, si adatta dinamicamente per aggiornare i tunnel GTP associati alla nuova destinazione dell’utente.
In scenari di mobilità tra differenti gNB, è previsto anche il meccanismo di Path Switch, dove l’UPF aggiorna il percorso dei dati utente per ottimizzare la latenza e mantenere la qualità del servizio (QoS).
Considerazioni sulle performance
Il corretto funzionamento delle interfacce N2 e N3 ha un impatto diretto sulle performance globali della rete 5G. Un’interfaccia N2 congestionata può ritardare la gestione delle sessioni, compromettendo la connessione degli utenti. Allo stesso modo, una N3 sovraccaricata può causare packet loss o aumento della latenza, penalizzando le applicazioni in tempo reale.
Per questo motivo, gli operatori implementano meccanismi di slicing e bilanciamento del carico, in modo da garantire un’allocazione efficiente delle risorse tra piani differenti.
Esempio applicativo: sessione dati in 5G SA
Quando un terminale si connette alla rete 5G SA, avvengono i seguenti passaggi semplificati:
- Il gNB invia una richiesta di registrazione attraverso N2 all’AMF.
- L’AMF autentica il terminale e attiva la sessione PDU tramite il SMF.
- Il SMF configura l’UPF per l’inoltro del traffico dati.
- Il gNB riceve i parametri di tunneling e apre il canale dati su N3 verso l’UPF.
- La comunicazione dati inizia tra terminale e rete esterna tramite GTP-U su N3.
Questo flusso dimostra l’interazione stretta tra i due piani e come N2 e N3 cooperino per assicurare una connessione stabile e performante.
Conclusioni
Le interfacce N2 e N3 rappresentano i canali vitali per l’interazione tra accesso e core nella rete 5G. La loro progettazione modulare e il supporto alla separazione dei piani ne fanno componenti strategici per realizzare reti scalabili, resilienti e pronte per i futuri scenari ad alta densità di traffico.
Per approfondire come la funzione UPF incida direttamente sulle performance del piano utente, ti consiglio di leggere l’analisi tecnica sull’architettura distribuita del 5GC.
