Impatto del VSWR sulle prestazioni delle antenne
Quando si analizzano le prestazioni di un sistema di trasmissione RF, uno dei parametri più critici da considerare è il VSWR, acronimo di Voltage Standing Wave Ratio. Oggi vediamo come questo valore influisce concretamente sull’efficienza di un’antenna, sul trasferimento di potenza e, di conseguenza, sulla qualità complessiva della comunicazione wireless.
Cos’è il VSWR e perché è importante
Il VSWR rappresenta il rapporto tra l’ampiezza dell’onda stazionaria massima e quella minima in una linea di trasmissione. In termini pratici, indica quanto bene l’antenna è adattata all’impedenza della linea di alimentazione. Idealmente, questo rapporto dovrebbe essere il più vicino possibile a 1:1, che corrisponde a un perfetto accoppiamento d’impedenza, senza potenza riflessa verso il trasmettitore.
Effetti diretti sulle prestazioni

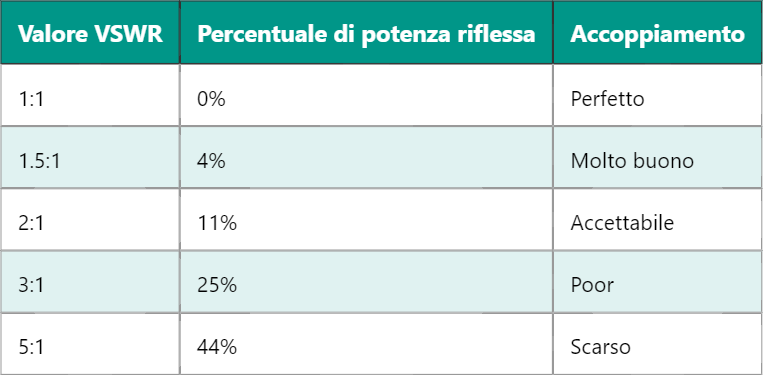

Un VSWR elevato significa che una parte significativa della potenza trasmessa non viene assorbita dall’antenna ma riflessa indietro. Questo fenomeno comporta diversi effetti negativi:
- Perdita di potenza: la potenza riflessa riduce quella effettivamente irradiata.
- Riscaldamento del trasmettitore: la potenza riflessa può causare surriscaldamento e, nel tempo, danneggiare i circuiti finali RF.
- Distorsione del segnale: riflessioni multiple lungo la linea creano onde stazionarie che alterano l’integrità del segnale.
- Riduzione del raggio di copertura: meno potenza utile equivale a una portata inferiore.
Rapporto tra VSWR, efficienza e guadagno
Il guadagno di un’antenna è direttamente correlato alla sua efficienza. Un sistema con VSWR elevato compromette questa efficienza, anche se l’antenna ha caratteristiche ottimali di radiazione. Questo significa che una buona antenna, mal adattata, può comportarsi peggio di una mediocre ben accoppiata.
| VSWR | Efficienza stimata | Guadagno effettivo (ipotetico) |
|---|---|---|
| 1.1:1 | 99% | 9.9 dBi |
| 1.5:1 | 96% | 9.6 dBi |
| 2.0:1 | 89% | 8.9 dBi |
| 3.0:1 | 75% | 7.5 dBi |
Scelta dell’antenna e progettazione del sistema
Per ottenere un buon accoppiamento, è fondamentale che l’impedenza dell’antenna corrisponda a quella della linea di trasmissione, tipicamente 50 ohm nei sistemi RF. Tuttavia, nella pratica ci possono essere delle discrepanze dovute a componenti, lunghezza dei cavi, connettori o layout PCB nei dispositivi compatti.
Durante la fase di progettazione, è importante effettuare misure tramite strumenti come analizzatori di rete vettoriali (VNA), che consentono di visualizzare il VSWR su un ampio intervallo di frequenze. Questo permette di ottimizzare l’antenna o introdurre circuiti di adattamento, come reti a L, pi-greco o trasformatore di impedenza, per correggere disallineamenti significativi.
Comportamento in banda stretta e larga
Un altro aspetto spesso trascurato è la variazione del VSWR in funzione della frequenza. Alcune antenne hanno un VSWR molto basso solo su una ristretta banda (antenne risonanti), mentre altre presentano prestazioni accettabili su una banda più ampia, grazie a tecniche di compensazione o progettazione a larga banda.
Ad esempio, un’antenna monopolo accordata su 868 MHz può avere un VSWR di 1.1:1 in quella frequenza specifica, ma salire a 2.5:1 già 10 MHz sopra o sotto. Questo può causare problemi se si lavora in ambienti multicanale o con segnali larghi, come nel caso delle trasmissioni digitali a spettro espanso.
Influenza delle condizioni operative
Il VSWR non è un valore statico. Fattori esterni come la vicinanza di oggetti metallici, il posizionamento dell’antenna, l’umidità o la presenza di ostacoli possono modificarlo sensibilmente. Questo è particolarmente critico per i dispositivi mobili o indossabili, dove il corpo umano può alterare notevolmente l’adattamento d’impedenza.
Per mitigare questi effetti, è spesso necessario introdurre margini di tolleranza nella progettazione, oppure utilizzare antenne che mantengano un VSWR accettabile in una varietà di ambienti e posizionamenti.
Un caso pratico: ottimizzazione in un modulo IoT
In un’applicazione IoT a 2.4 GHz, un team di progettazione ha osservato un guadagno inferiore alle attese. Dopo analisi con VNA, è emerso un VSWR di 3:1 causato da un cattivo layout del piano di massa. Ottimizzando la geometria del PCB e introducendo una rete LC di adattamento, il VSWR è stato ridotto a 1.3:1, migliorando di oltre il 20% la portata radio.
Considerazioni finali
Il parametro VSWR non è solo una questione teorica: ha impatti concreti e misurabili su ogni sistema RF. Monitorarlo e ottimizzarlo significa garantire affidabilità, efficienza energetica e qualità di trasmissione. In fase di progettazione e validazione, rappresenta uno degli indicatori fondamentali da tenere sotto controllo per garantire prestazioni elevate, indipendentemente dal tipo di antenna impiegata.
Se vuoi approfondire come progettare una rete di adattamento d’impedenza efficace, ti consiglio di leggere il prossimo articolo dedicato a quel tema specifico.
