Gestione delle Identità Utente: Funzioni di HLR e VLR nel GSM
Oggi analizziamo in dettaglio due componenti fondamentali dell’architettura GSM: l’HLR (Home Location Register) e il VLR (Visitor Location Register). Questi registri costituiscono l’infrastruttura di base per la gestione dell’identità degli utenti e per il corretto instradamento delle chiamate e dei servizi mobili. Comprendere il funzionamento di HLR e VLR è essenziale per chiunque si occupi di reti cellulari, gestione del traffico mobile o progettazione di sistemi di comunicazione.
HLR – Home Location Register
L’HLR è una banca dati centrale, mantenuta dall’operatore di rete, che contiene informazioni permanenti sui suoi abbonati. Ogni SIM è associata a un solo HLR, indipendentemente da dove si trovi fisicamente l’utente. Tra le informazioni contenute troviamo:
- Identità IMSI (International Mobile Subscriber Identity)
- MSISDN (numero telefonico associato)
- Tipo di servizi attivati (chiamate vocali, SMS, roaming, ecc.)
- Chiavi di autenticazione
- Localizzazione corrente (indirizzo del VLR che lo gestisce al momento)
Quando l’utente si sposta in una nuova area di copertura gestita da un altro VLR, quest’ultimo invia una richiesta all’HLR per ottenere le informazioni necessarie a gestire il terminale. In questo modo, l’HLR resta il punto di riferimento per tutte le interrogazioni legate all’identità dell’utente.
VLR – Visitor Location Register
Il VLR è un database temporaneo che memorizza i dati degli utenti che si trovano attualmente nella sua area di copertura. Ogni MSC (Mobile Switching Center) è associato a un VLR. Quando un terminale entra in una nuova area di copertura, il VLR:
- Rileva la presenza del dispositivo tramite aggiornamento di localizzazione
- Contatta l’HLR per recuperare le informazioni rilevanti
- Memorizza temporaneamente i dati per minimizzare il carico sulla rete
Il VLR contiene una copia locale dei dati essenziali dell’utente solo per il tempo necessario, permettendo una gestione efficiente del traffico e delle risorse di rete.
Interazione tra HLR e VLR
L’interazione tra HLR e VLR è fondamentale per il funzionamento del sistema GSM. Ogni volta che un utente accende il dispositivo in una nuova area:
- Il dispositivo invia una richiesta di registrazione alla rete
- Il VLR locale riceve la richiesta e contatta l’HLR
- L’HLR aggiorna la posizione dell’utente (cambia il VLR associato)
- Il VLR riceve e memorizza i dati necessari
Quando l’utente effettua o riceve una chiamata, i dati memorizzati nel VLR vengono utilizzati per stabilire la connessione senza dover ogni volta interrogare l’HLR. Questo meccanismo ottimizza la gestione della rete e riduce la latenza nelle operazioni.

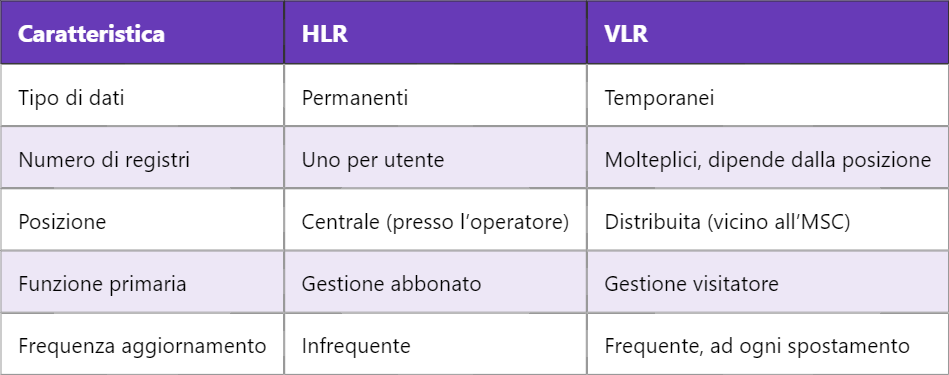

Tabella 1: Confronto tra HLR e VLR
Autenticazione e Sicurezza
Durante la registrazione nella rete, l’HLR gioca un ruolo chiave nell’autenticazione dell’utente. Utilizzando le chiavi memorizzate nella SIM e nel database HLR, viene generata una risposta crittografica da confrontare. Se il confronto ha esito positivo, l’utente viene autenticato. I dati vengono quindi passati in sicurezza al VLR, che li utilizzerà fino al prossimo aggiornamento.
Questo meccanismo consente di mantenere la sicurezza e la riservatezza dei dati, evitando che informazioni sensibili vengano scambiate ripetutamente tra i nodi della rete.
Tabella 2: Sequenza di Aggiornamento di Localizzazione
| Fase | Descrizione |
|---|---|
| 1 | Il terminale entra in una nuova area coperta da un altro VLR |
| 2 | Il VLR riceve la richiesta e invia una query all’HLR |
| 3 | L’HLR aggiorna l’associazione IMSI ↔ nuovo VLR |
| 4 | Il VLR memorizza i dati ricevuti e attiva i servizi |
Variazioni Operative
In reti più complesse, come quelle multi-operatore o in presenza di roaming internazionale, il ruolo di HLR e VLR si amplia. Il VLR può gestire anche SIM appartenenti a operatori esteri, grazie a meccanismi di roaming supportati da segnalazione SS7. In tali scenari, l’HLR resta nel paese d’origine, ma il VLR ricevente garantisce l’accesso ai servizi di base, sfruttando gli accordi tra operatori.
È anche possibile che più VLR siano sincronizzati tra loro per migliorare la continuità dei servizi, specialmente nelle reti di grandi dimensioni o con mobilità elevata. In questi casi, il meccanismo di aggiornamento deve garantire coerenza e tempestività, pena il rischio di interruzioni o ritardi nelle chiamate e nei dati.
Conclusioni
HLR e VLR formano un sistema integrato per la gestione dell’identità, della localizzazione e dei servizi mobili. Il loro funzionamento sinergico consente alla rete GSM di offrire continuità di servizio anche durante la mobilità dell’utente, garantendo sicurezza, efficienza e scalabilità. Comprendere il flusso di informazioni tra questi registri è fondamentale per chi opera nel campo delle telecomunicazioni mobili.
Se ti interessa approfondire come la rete GSM gestisce le chiamate in entrata verso un utente in movimento, leggi l’articolo dedicato all’instradamento delle chiamate mobili.
