Funzioni e interazione tra SGW e PGW nelle reti LTE
In questo articolo analizziamo in dettaglio il ruolo e il funzionamento di SGW (Serving Gateway) e PGW (Packet Data Network Gateway), due elementi fondamentali nell’architettura core delle reti mobili LTE. Questi componenti gestiscono il flusso dei dati tra l’utente e la rete esterna, garantendo mobilità, sicurezza e qualità del servizio. Comprendere il loro funzionamento consente di apprezzare come l’infrastruttura LTE riesca a supportare elevati volumi di traffico dati in modo efficiente.
Contesto dell’architettura LTE
La rete LTE è strutturata per separare il piano di controllo dal piano utente, migliorando la scalabilità e la gestione del traffico. Il core della rete, chiamato EPC (Evolved Packet Core), comprende diversi nodi, tra cui l’eNodeB, MME, SGW, PGW e HSS. SGW e PGW sono i gateway principali del piano utente, responsabili dell’instradamento dei pacchetti IP e della gestione delle sessioni dati.
Ruolo del Serving Gateway (SGW)

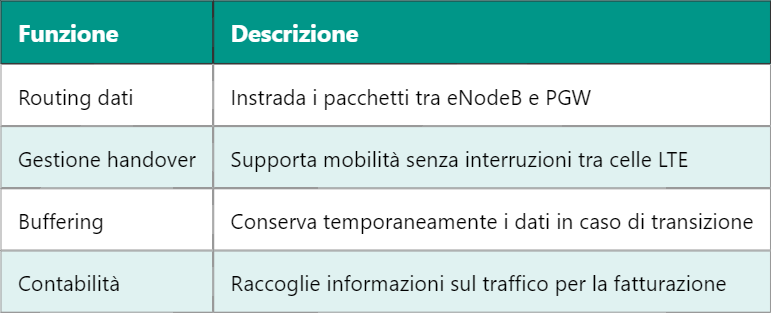

Il Serving Gateway agisce come punto d’ancoraggio del traffico dati durante la mobilità intra-LTE. Gestisce la trasmissione dei dati tra l’eNodeB e il PGW, e memorizza il contesto della sessione utente. Inoltre, filtra il traffico in entrata e uscita verso le componenti interne del core LTE, e supporta il buffering dei pacchetti nel caso di handover tra eNodeB.
Ruolo del Packet Gateway (PGW)
Il PGW rappresenta il punto di uscita della rete LTE verso le reti esterne, come Internet o reti aziendali private. Si occupa di assegnare gli indirizzi IP agli utenti, applicare policy di qualità del servizio (QoS), effettuare il filtraggio dei pacchetti, e gestire la connettività multi-accesso. È inoltre responsabile dell’interfaccia con meccanismi di sicurezza come firewall e NAT (Network Address Translation).
| Funzione | Dettagli operativi |
|---|---|
| Assegnazione IP | Distribuisce indirizzi IP dinamici o statici agli utenti mobili |
| Policy enforcement | Applica regole di traffico basate su profili utente |
| Filtraggio | Blocca traffico inappropriato o non autorizzato |
| NAT e sicurezza | Converte gli indirizzi IP interni e protegge da accessi esterni |
Flusso dati tra SGW e PGW
Quando un utente LTE stabilisce una connessione dati, viene creato un tunnel GTP (GPRS Tunneling Protocol) tra l’eNodeB e il PGW, passando attraverso l’SGW. Questo tunnel consente di incapsulare i pacchetti IP e trasportarli in modo trasparente tra i vari nodi della rete. Il PGW funge da endpoint di questo tunnel e gestisce la comunicazione con Internet.
Durante il traffico attivo, il SGW riceve i pacchetti dall’eNodeB, li inoltra al PGW, che poi li trasmette verso Internet. Allo stesso modo, il PGW riceve i pacchetti dalla rete esterna e li indirizza all’SGW, che a sua volta li consegna all’eNodeB. Questo schema consente di isolare le funzioni di trasporto e policy, migliorando l’efficienza.
Gestione della mobilità
Una delle principali responsabilità del SGW è la gestione della mobilità utente. Quando un terminale LTE si sposta tra due eNodeB, l’SGW resta invariato, mantenendo i tunnel attivi e aggiornando dinamicamente l’instradamento verso la nuova cella. Se invece l’utente cambia area di rete, può essere necessario modificare anche l’SGW, tramite un handover inter-SGW coordinato dal MME.
Il PGW, essendo staticamente assegnato durante la creazione della sessione, non cambia nemmeno in caso di handover tra diverse regioni, a meno che non sia richiesto dal cambio di APN o policy.
Confronto tra SGW e PGW
Sebbene entrambi siano gateway del piano utente, SGW e PGW svolgono funzioni differenti e complementari. Il SGW si concentra sull’instradamento interno e sulla mobilità, mentre il PGW rappresenta l’interfaccia verso il mondo esterno e implementa le policy utente.
- SGW: vicino all’utente, gestisce la mobilità e il flusso dati all’interno della rete LTE.
- PGW: gestisce l’uscita verso Internet, le policy e la sicurezza.
Esempio pratico: sessione dati da smartphone
Supponiamo che un utente accenda il proprio smartphone e si connetta a una rete LTE. Dopo la registrazione iniziale gestita dal MME, viene stabilita una sessione dati. Il PGW assegna un indirizzo IP all’utente, e l’SGW crea i tunnel per il trasporto dei dati. Quando l’utente avvia un’app di streaming, i pacchetti dati fluiscono dal server esterno, passano attraverso il PGW e l’SGW, fino ad arrivare allo smartphone tramite l’eNodeB. Se durante la visione l’utente cambia cella, l’SGW aggiorna i tunnel per garantire continuità.
Considerazioni sulla scalabilità e sul dimensionamento
Nel design di una rete LTE, SGW e PGW devono essere dimensionati correttamente per evitare colli di bottiglia. Il traffico dati mobile è in continua crescita e le funzioni come il deep packet inspection, il QoS e la sicurezza richiedono risorse significative. È comune distribuire SGW e PGW in configurazioni geografiche diverse, adottando strategie di virtualizzazione per garantire flessibilità e resilienza.
In ambienti virtualizzati, SGW e PGW possono essere implementati come VNF (Virtual Network Functions), facilitando l’integrazione con architetture cloud-native e l’automazione delle operazioni di rete.
Conclusioni
SGW e PGW costituiscono la dorsale del piano utente nelle reti LTE, con compiti distinti ma sinergici. La loro interazione è alla base della qualità del servizio, della gestione efficiente del traffico e della continuità della connettività. Una comprensione approfondita di questi gateway è cruciale per chi opera nel settore delle telecomunicazioni mobili e per chi progetta soluzioni di rete evolute.
