Duplex a divisione temporale (TDD) nell’evoluzione LTE
Quando si parla di comunicazioni mobili, la gestione efficiente delle risorse radio è fondamentale. Una delle soluzioni adottate nelle reti LTE per ottimizzare la trasmissione dei dati è il duplexing, ossia il metodo con cui si organizza il flusso di dati tra stazione base e dispositivo. Oggi vediamo nel dettaglio il duplex a divisione temporale (TDD), una tecnica che ha assunto un ruolo strategico nelle evoluzioni dell’architettura LTE, soprattutto in ambienti urbani ad alta densità di traffico e nella transizione verso il 5G.
Cos’è il TDD e come funziona
Il duplex a divisione temporale (Time Division Duplexing) è una modalità in cui trasmissione e ricezione avvengono sulla stessa frequenza, ma in istanti temporali differenti. In pratica, uplink (dati inviati dal terminale alla rete) e downlink (dati inviati dalla rete al terminale) si alternano su uno stesso canale secondo una sequenza temporale predefinita, chiamata configurazione TDD.
Questo approccio si contrappone al duplex a divisione di frequenza (FDD), in cui uplink e downlink avvengono simultaneamente ma su bande diverse. La scelta tra TDD e FDD dipende da fattori come disponibilità spettrale, costi di implementazione e condizioni di traffico asimmetrico.
Caratteristiche principali del TDD
- Flessibilità nello spettro: ideale per bande di frequenza non appaiate.
- Asimmetria regolabile: è possibile modificare la proporzione tra uplink e downlink a seconda delle esigenze del traffico.
- Maggiore efficienza spettrale: grazie all’uso di un’unica banda per entrambe le direzioni.
- Sincronizzazione necessaria: le celle adiacenti devono essere ben coordinate per evitare interferenze tra uplink e downlink.
Configurazioni TDD in LTE

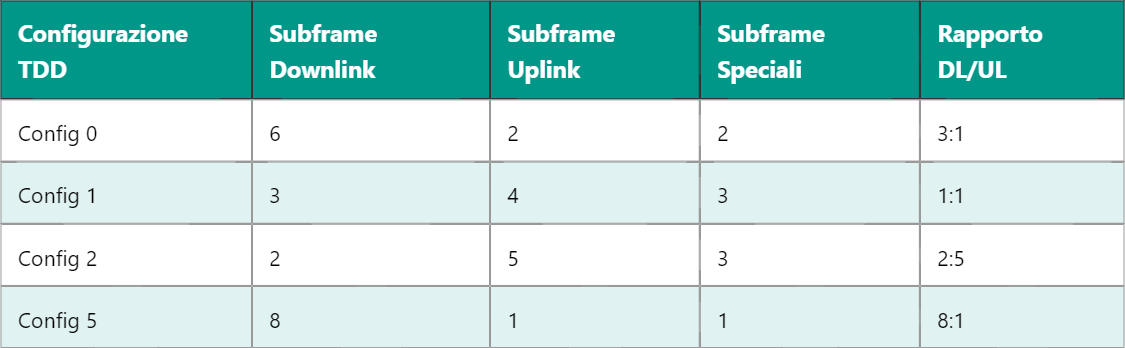

In LTE sono previste diverse configurazioni TDD standardizzate, ognuna con una diversa distribuzione di subframe tra uplink, downlink e speciali (utilizzati per switching e sincronizzazione). Le configurazioni più comuni sono illustrate nella tabella seguente:
Le configurazioni permettono di adattare dinamicamente la rete in base al profilo del traffico. Ad esempio, in scenari in cui si scaricano molti contenuti video si predilige un rapporto downlink più elevato, mentre in ambienti industriali con molti sensori potrebbe essere necessario più uplink.
Vantaggi del TDD nell’evoluzione LTE
- Adattabilità: la possibilità di modulare il rapporto DL/UL è molto utile per i servizi moderni dove il downlink è predominante.
- Utilizzo di bande asimmetriche: il TDD consente di sfruttare porzioni di spettro che non possono essere usate con FDD.
- Compatibilità con small cells: in ambienti urbani densi, il TDD semplifica l’implementazione di celle a bassa potenza.
- Efficienza economica: permette di ridurre i costi legati all’uso di frequenze appaiate e semplifica la gestione dello spettro.
Sfide tecniche e considerazioni operative
Nonostante i vantaggi, l’implementazione di TDD richiede attenzione a diversi aspetti tecnici. Il principale è la sincronizzazione: le celle adiacenti devono trasmettere e ricevere nei medesimi istanti per evitare interferenze cross-link (XPI). Questo è particolarmente critico in ambienti multi-operatore o con reti eterogenee.
Un’altra sfida è rappresentata dai guard period, intervalli di tempo tra uplink e downlink che riducono la latenza ma occupano spazio utile. La loro gestione è fondamentale per garantire efficienza e affidabilità del collegamento radio.
Comparazione tra TDD e FDD
Per comprendere meglio le differenze tra le due modalità di duplexing, si propone la seguente tabella comparativa:
| Caratteristica | TDD | FDD |
|---|---|---|
| Frequenza utilizzata | Una sola | Due separate |
| Simmetria del traffico | Adattabile | Fissa |
| Guard Period richiesto | Sì | No |
| Sincronizzazione | Necessaria tra celle | Non richiesta |
| Costi spettrali | Inferiori | Più elevati |
Scenario di utilizzo: un esempio applicativo
In un’area metropolitana con alta densità di utenti, un operatore sceglie di utilizzare LTE TDD sulla banda 2.6 GHz. Grazie alla configurazione TDD 2 (DL/UL 2:5), la rete può gestire un elevato flusso di dati proveniente da sensori IoT installati in edifici intelligenti, telecamere e impianti di controllo. La possibilità di adattare la capacità uplink, più richiesta in questo scenario, consente un uso efficiente dello spettro disponibile, migliorando le prestazioni complessive.
Impatto del TDD nella transizione verso il 5G
Il TDD ha gettato le basi per l’adozione delle bande millimetriche nel 5G, dove l’asimmetria del traffico e la frammentazione spettrale sono ancora più accentuate. Inoltre, la gestione dinamica del frame structure in 5G NR (New Radio) è un’estensione diretta dei principi TDD già introdotti con LTE. Questo rende il TDD una tecnologia ponte tra le generazioni, facilitando l’evoluzione dell’infrastruttura esistente.
Conclusione
Il duplex a divisione temporale ha rappresentato una svolta significativa nell’evoluzione delle reti LTE, offrendo flessibilità, efficienza e una base solida per le reti di nuova generazione. Le sue caratteristiche ne fanno una soluzione ottimale in contesti con traffico asimmetrico e spettro limitato, ponendo le fondamenta per la scalabilità futura.
Per approfondire un altro aspetto fondamentale delle reti LTE, scopri come funziona la sincronizzazione tra celle e quali sono le sue implicazioni sulla qualità del servizio.
