Confronto tecnico tra QPSK, 4QAM, 8PSK e DQPSK
In questo articolo analizziamo nel dettaglio le differenze operative tra quattro schemi di modulazione largamente impiegati nelle comunicazioni digitali: QPSK, 4QAM, 8PSK e DQPSK. L’obiettivo è comprendere come ciascuno di questi schemi influisca su efficienza spettrale, robustezza al rumore e complessità di implementazione. Verranno messi a confronto sia dal punto di vista teorico che pratico, evidenziando vantaggi e svantaggi nelle applicazioni reali.
Panoramica sulle modulazioni digitali
La modulazione digitale consiste nell’alterazione di un’onda portante in base al segnale digitale da trasmettere. A seconda del parametro modificato (ampiezza, fase o frequenza), si ottengono diversi schemi di modulazione. I quattro formati trattati qui si basano principalmente sulla variazione della fase e/o dell’ampiezza del segnale portante.

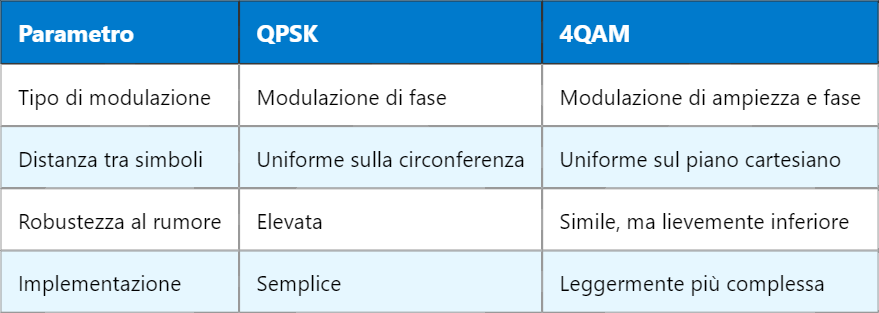

QPSK e 4QAM: differenze sottili ma significative
QPSK (Quadrature Phase Shift Keying) e 4QAM (Quadrature Amplitude Modulation a 4 simboli) sono spesso considerati equivalenti dal punto di vista della costellazione. Entrambi utilizzano 4 simboli distinti per rappresentare 2 bit per simbolo, ma differiscono nell’approccio fisico.
La costellazione QPSK dispone i simboli sui quadranti di un cerchio, mentre la 4QAM li colloca nei quattro punti cardinali di un quadrato. Le prestazioni in presenza di rumore sono comparabili, ma la QPSK è leggermente più efficiente in ambienti a bassa SNR.
8PSK: più bit, più complessità
L’8PSK (8 Phase Shift Keying) è un’estensione della QPSK con 8 simboli, ognuno rappresentante 3 bit. L’aumento del numero di simboli porta a un incremento dell’efficienza spettrale, ma riduce la distanza angolare tra i simboli, rendendo il sistema più sensibile al rumore.
Questo rende l’8PSK ideale in scenari con canali stabili e controllati, come collegamenti satellitari o reti cellulari ad alta densità, dove l’efficienza è prioritaria e si può accettare una maggiore complessità nel ricevitore.
DQPSK: eliminare la necessità di riferimento di fase
La modulazione DQPSK (Differential QPSK) si basa su QPSK, ma anziché trasmettere la fase assoluta, trasmette la variazione di fase tra simboli consecutivi. Questo elimina la necessità di sincronizzazione di fase tra trasmettitore e ricevitore, semplificando la ricezione in ambienti mobili.
Tuttavia, la codifica differenziale introduce un piccolo degrado delle prestazioni, soprattutto in ambienti rumorosi, perché l’errore su un simbolo può propagarsi anche al successivo.
Prestazioni a confronto
| Schema | Bit per simbolo | Efficienza spettrale | Robustezza al rumore | Complessità |
|---|---|---|---|---|
| QPSK | 2 | Media | Alta | Bassa |
| 4QAM | 2 | Media | Alta | Media |
| 8PSK | 3 | Alta | Bassa | Alta |
| DQPSK | 2 | Media | Media | Media |
L’efficienza spettrale aumenta passando da QPSK/4QAM a 8PSK, ma ciò comporta una minore tolleranza agli errori di fase. DQPSK rappresenta un compromesso tra robustezza e semplificazione del ricevitore, a scapito di un leggero aumento del tasso di errore.
Scenario applicativo e scelta dello schema
La scelta tra questi schemi dipende fortemente dal contesto. In reti mobili, la QPSK è spesso preferita per la sua robustezza. In ambienti a bassa mobilità o in trasmissioni dirette, 8PSK può offrire maggiori prestazioni in termini di throughput. DQPSK è utile in applicazioni dove la sincronizzazione della fase è difficile, come nelle comunicazioni mobili ad alta velocità.
Ad esempio, nei sistemi DVB (Digital Video Broadcasting), si usano combinazioni dinamiche di QPSK e 8PSK per adattarsi alle condizioni del canale. Nei sistemi satellitari, 8PSK è vantaggiosa dove è disponibile una buona potenza di segnale. Per le reti a pacchetto mobili, come il Wi-Fi o LTE, la QPSK e la 4QAM sono fondamentali nei livelli più bassi di modulazione adattativa.
Codifica e demodulazione
Un altro aspetto critico è la complessità della codifica e demodulazione. QPSK e DQPSK utilizzano demodulatori relativamente semplici, anche implementabili in hardware con risorse contenute. 8PSK, invece, richiede demodulatori coerenti e circuiti più sofisticati per gestire la ridotta distanza tra simboli.
La 4QAM, pur condividendo la struttura con QPSK, introduce componenti in ampiezza che necessitano di un controllo più preciso sull’attenuazione del segnale. Tuttavia, in molti casi pratici, la differenza tra QPSK e 4QAM è trascurabile e le due tecnologie possono essere intercambiabili in fase progettuale.
Considerazioni finali
Ogni schema presenta vantaggi e compromessi. La QPSK garantisce affidabilità in ambienti difficili, l’8PSK massimizza l’uso della banda quando il segnale è forte, la DQPSK semplifica il ricevitore in scenari dinamici e la 4QAM può offrire un buon compromesso con una modulazione cartesiana. Comprendere le condizioni operative è essenziale per scegliere lo schema più adatto al sistema di comunicazione.
