Confronto tecnico tra E-UTRA ed E-UTRAN in LTE
Quando si parla di reti LTE, due acronimi fondamentali emergono spesso: E-UTRA ed E-UTRAN. Oggi vediamo in dettaglio quali sono le differenze tra queste due specifiche, analizzando i loro ruoli, le componenti, le funzionalità e il contesto in cui operano all’interno dell’architettura LTE. Comprendere con precisione questa distinzione è fondamentale per chiunque operi nella progettazione, nell’ottimizzazione o nella gestione di reti 4G.

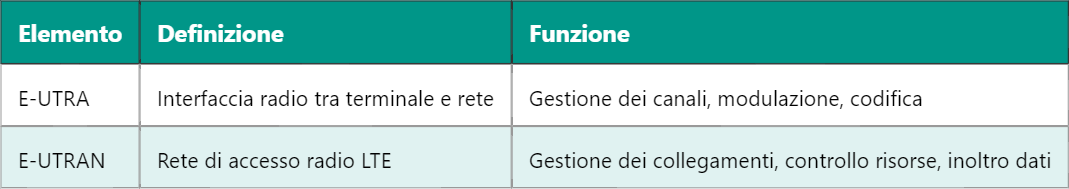

Definizioni e ruoli principali
E-UTRA (Evolved UMTS Terrestrial Radio Access) si riferisce esclusivamente alla parte radio del sistema LTE, ovvero l’interfaccia tra terminale utente e rete. E-UTRAN (Evolved UMTS Terrestrial Radio Access Network), invece, comprende l’intera rete di accesso radio, compresi gli elementi di rete che gestiscono la trasmissione, il controllo e la gestione delle connessioni radio. In pratica, E-UTRA è l’interfaccia, mentre E-UTRAN è l’infrastruttura radio vera e propria.
Componenti architetturali
L’E-UTRAN è composto principalmente da eNodeB (evolved Node B), ovvero le stazioni base LTE che implementano tutte le funzioni di accesso radio, comprese le funzionalità di RRM (Radio Resource Management), scheduling, trasmissione/decodifica dei segnali e gestione della mobilità. L’E-UTRA, essendo solo l’interfaccia, definisce i protocolli e i canali fisici e logici utilizzati tra terminale e eNodeB.
Struttura protocollare
Sul piano protocollare, E-UTRA specifica la struttura dei livelli radio tra terminale e rete, come MAC, RLC, PDCP e PHY, mentre E-UTRAN si occupa dell’implementazione effettiva di questi protocolli all’interno dell’eNodeB. Questo comporta che la gestione delle risorse, del traffico dati e dei segnali di controllo sia gestita dal livello E-UTRAN, ma secondo le regole definite in E-UTRA.
Livello | Appartenenza | Descrizione |
---|---|---|
PHY | E-UTRA | Trasmissione dei segnali radio su canali fisici |
MAC | E-UTRA | Controllo accesso al mezzo e multiplexing |
PDCP | E-UTRA | Compressione header e cifratura dati |
RRM | E-UTRAN | Gestione risorse radio e scheduling |
Funzioni operative
Tra le funzioni operative dell’E-UTRAN troviamo l’inoltro del traffico tra l’UE (User Equipment) e la rete EPC (Evolved Packet Core), la gestione della mobilità tra celle LTE (handover), la selezione del percorso dati e la negoziazione dei parametri di qualità del servizio (QoS). L’E-UTRA invece si concentra sulle modalità di accesso e sulle caratteristiche fisiche del collegamento, come modulazione, codifica, schemi MIMO e larghezza di banda.
Relazione con l’EPC
L’E-UTRAN è strettamente collegato all’EPC e comunica con esso tramite l’interfaccia S1. Le specifiche dell’E-UTRA non si occupano direttamente di questo collegamento, ma ne supportano indirettamente l’efficacia tramite l’ottimizzazione dell’accesso radio. L’eNodeB funge da punto di raccordo tra i due domini, essendo un componente chiave dell’E-UTRAN che traduce le richieste e i flussi tra UE e core network.
Gestione della mobilità
Una differenza rilevante riguarda la gestione della mobilità. L’E-UTRAN è responsabile della gestione degli handover tra celle LTE e della selezione della cella ottimale per ogni utente, tenendo conto di parametri come il SINR, il carico di cella e le politiche di rete. L’E-UTRA specifica i segnali di riferimento, le misure da effettuare (RSRP, RSRQ) e le modalità di segnalazione, ma non prende decisioni operative.
Controllo e segnalazione
Il controllo del collegamento radio, come l’allocazione dinamica delle risorse, la gestione delle interferenze e il controllo della potenza, è una funzione implementata all’interno dell’E-UTRAN. L’E-UTRA definisce i canali di segnalazione, sia a livello fisico (PUCCH, PDCCH) che logico (RRC, NAS), necessari a implementare tale controllo. In sintesi, E-UTRA fornisce il linguaggio, E-UTRAN lo usa per gestire il collegamento.
Esempio pratico: connessione iniziale
Durante l’accesso iniziale, l’UE trasmette una richiesta tramite canali fisici definiti da E-UTRA (ad esempio PRACH). L’eNodeB, parte dell’E-UTRAN, riceve la richiesta, elabora i parametri trasmessi, verifica la disponibilità delle risorse e invia una risposta tramite PDSCH. L’intera procedura, pur utilizzando elementi E-UTRA, viene gestita in modo centralizzato dall’E-UTRAN.
Integrazione e coerenza tra le due specifiche
Anche se spesso usati come sinonimi, E-UTRA ed E-UTRAN rispondono a livelli diversi di astrazione. La prima definisce un linguaggio e un insieme di strumenti radio, mentre la seconda rappresenta l’implementazione fisica e logica di questi strumenti nella rete. L’integrazione tra le due garantisce un funzionamento coerente del sistema LTE, con prestazioni elevate in termini di throughput, latenza e qualità del servizio.
Conclusione
In sintesi, E-UTRA ed E-UTRAN sono strettamente legati ma distinti: la prima riguarda l’interfaccia radio, la seconda l’infrastruttura che la implementa. Comprendere le differenze aiuta a intervenire in modo più efficace nella progettazione, nell’analisi e nella risoluzione di problemi di rete. Per approfondire un aspetto complementare, dai un’occhiata all’analisi completa sul ruolo dell’eNodeB nelle reti LTE.
