Formula della Calcolatrice della Lunghezza dell’Antenna a Dipolo

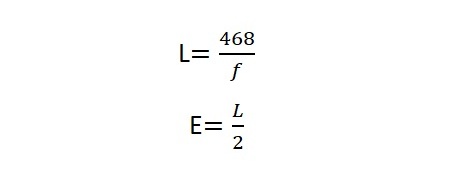

La Calcolatrice della Lunghezza dell’Antenna a Dipolo utilizza la seguente formula per determinare la lunghezza totale e la lunghezza di ciascun elemento dell’antenna:
Lunghezza totale (piedi) = 468 / f_MHz
Lunghezza di ciascun elemento (piedi) = (468 / f_MHz) / 2
Dove f_MHz è la frequenza operativa in megahertz (MHz). Il risultato fornisce le lunghezze ottimali in piedi per costruire un’antenna a dipolo risonante alla frequenza scelta.
Spiegazione della Formula
La formula deriva dal principio della risonanza di mezza lunghezza d’onda. Un’antenna a dipolo è progettata per risuonare a una determinata frequenza, ottenuta dividendo la costante 468 per la frequenza in MHz. Il valore 468 tiene conto della velocità del segnale nelle linee reali e delle perdite dovute all’ambiente.
Ogni braccio dell’antenna rappresenta un quarto della lunghezza d’onda e la somma delle due metà costituisce la lunghezza totale dell’antenna.
Esempio di Formula
Supponiamo di voler costruire un’antenna a dipolo per una frequenza di 14 MHz (banda HF):
Lunghezza totale = 468 / 14 ≈ 33.43 piedi
Lunghezza di ciascun elemento = 33.43 / 2 ≈ 16.71 piedi
Quindi, ogni braccio dell’antenna dovrebbe essere lungo circa 16.7 piedi per ottenere una risonanza ottimale.
Usi della Calcolatrice della Lunghezza dell’Antenna a Dipolo
- Progettazione di antenne a dipolo per radioamatori e stazioni HF.
- Determinazione della lunghezza ottimale dell’antenna per diverse bande di frequenza.
- Ottimizzazione di installazioni di antenne per trasmissione e ricezione efficienti.
- Applicazioni educative e dimostrative nei corsi di radiotecnica.
- Analisi del comportamento delle antenne a dipolo in ambienti diversi.
