Bande di Frequenza LTE TDD: Struttura e Utilizzo
In questo articolo esploriamo le principali bande di frequenza impiegate nella tecnologia LTE TDD (Time Division Duplex), analizzando il loro impiego, le caratteristiche tecniche e le implicazioni pratiche per gli operatori di rete. Questo tipo di duplexing, a differenza del FDD (Frequency Division Duplex), utilizza un’unica banda di frequenza per uplink e downlink, alternando le trasmissioni in base a una configurazione temporale prestabilita. Questa modalità presenta vantaggi specifici in determinati scenari, soprattutto nei contesti ad alta densità di traffico o con esigenze asimmetriche di trasmissione dati.
Panoramica sulla tecnologia LTE TDD
Il TDD si basa su uno schema di trasmissione a intervalli di tempo, dove uplink e downlink non sono separati da bande distinte, ma condividono la stessa porzione dello spettro. Questo consente maggiore flessibilità nella gestione delle risorse radio, in particolare nelle aree urbane o nei casi in cui il traffico dati in downlink è notevolmente superiore all’uplink, come accade nei servizi video o nel browsing intensivo.
Le configurazioni TDD sono standardizzate nel 3GPP, che ha definito un numero specifico di bande per questo tipo di duplexing. Le bande LTE TDD sono denominate da banda 33 fino a banda 54, anche se non tutte sono operative o disponibili in ogni regione del mondo.

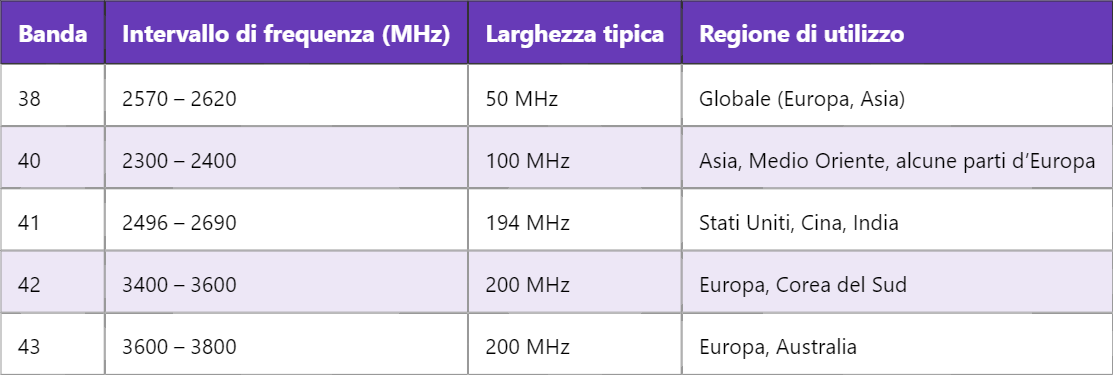

Tabella riepilogativa delle bande LTE TDD più comuni
Vantaggi operativi del TDD
Uno dei vantaggi principali del TDD è la capacità di adattare dinamicamente il rapporto tra uplink e downlink a seconda delle necessità. Le configurazioni possono essere variate in base al tipo di traffico, ottimizzando l’utilizzo della banda a seconda delle applicazioni prevalenti. Questo risulta particolarmente utile per operatori che gestiscono reti con traffico prevalentemente in download.
Inoltre, il TDD semplifica la progettazione dei dispositivi, poiché è necessaria una sola catena RF invece di due (come nel caso FDD). Tuttavia, questo comporta una maggiore esigenza di sincronizzazione tra le stazioni base, soprattutto in ambienti densi, dove le interferenze fra celle possono diventare critiche.
Distribuzione regionale e allocazioni regolamentari
Le bande LTE TDD non sono distribuite uniformemente a livello globale. Alcune bande, come la 38 e la 40, sono impiegate in modo abbastanza diffuso, mentre altre sono specifiche per certi mercati nazionali. Questo porta alla necessità di differenziare l’hardware di rete e i terminali mobili a seconda del mercato target.
Per esempio, la banda 41 è molto utilizzata negli Stati Uniti e in Cina per applicazioni ad alta capacità, mentre le bande 42 e 43 sono strategiche in Europa per l’implementazione di reti 5G in modalità NSA (Non-Standalone), sfruttando l’infrastruttura LTE già esistente.
Caratteristiche tecniche delle bande LTE TDD
Ogni banda TDD presenta parametri tecnici distintivi che incidono sul comportamento radio. Questi parametri comprendono il numero massimo di portanti, la spaziatura fra i canali, la configurazione dei frame TDD (es. 2:6, 3:5, 1:3), e il supporto per MIMO (Multiple Input Multiple Output). La scelta della banda influenza la capacità massima della cella, la copertura e la penetrazione indoor.
Ad esempio, bande più alte come la 42 e la 43 offrono larghezze di banda ampie, ma con minore capacità di penetrazione negli edifici. Viceversa, la banda 40, pur con una larghezza minore, è più adatta per copertura in ambienti misti indoor/outdoor.
Esempio pratico: implementazione in ambiente urbano
Supponiamo un operatore che debba potenziare la rete in una città densamente popolata, dove il traffico dati è molto sbilanciato verso il downlink. L’uso della banda 41 in modalità TDD consente di riservare fino all’80% del tempo alle trasmissioni in downlink, migliorando l’esperienza utente nei servizi di streaming. Combinando questo con antenne MIMO 4×4 e carrier aggregation, è possibile raggiungere throughput elevati senza dover allocare nuova banda FDD.
Tabella comparativa LTE TDD vs LTE FDD
| Caratteristica | LTE TDD | LTE FDD |
|---|---|---|
| Utilizzo dello spettro | Uplink e downlink sulla stessa banda | Bande separate per uplink e downlink |
| Flessibilità traffico | Alta (configurabile) | Bassa (fissa) |
| Efficienza spettro | Elevata | Media |
| Interferenze inter-cellula | Più complesse da gestire | Generalmente inferiori |
| Hardware terminale | Più semplice | Più complesso (due catene RF) |
Conclusioni
Le bande di frequenza LTE TDD rappresentano un elemento fondamentale per l’evoluzione delle reti mobili, grazie alla loro capacità di adattarsi a scenari eterogenei e a configurazioni flessibili. La scelta della banda più adeguata richiede un bilanciamento fra copertura, capacità, compatibilità dei terminali e regolamentazioni locali. Comprendere a fondo le specificità delle bande disponibili consente agli operatori di ottimizzare la rete sia dal punto di vista economico che prestazionale.
Per approfondire ulteriormente l’evoluzione dello spettro nelle reti mobili, ti consiglio di leggere il prossimo articolo dedicato alle bande NR TDD nel 5G.
