ARFCN nelle reti LTE: definizione, calcolo e applicazioni
Quando si lavora con le reti LTE, è fondamentale conoscere il concetto di ARFCN (Absolute Radio Frequency Channel Number). Questo parametro rappresenta il numero assoluto associato a una specifica frequenza portante, ed è usato dai dispositivi e dalle reti per identificare con precisione i canali radio. Oggi approfondiamo il suo significato tecnico, come viene utilizzato, e perché è cruciale per la gestione efficiente delle comunicazioni mobili.
Che cos’è l’ARFCN e perché è importante
L’ARFCN è un identificatore numerico standardizzato utilizzato per indicare una specifica frequenza portante in una banda di spettro assegnata. In LTE, ogni banda ha una gamma di ARFCN assegnata, ognuno dei quali corrisponde a una determinata frequenza centrale. Il concetto di ARFCN non è nuovo: esiste fin dai tempi delle reti GSM, ma nelle reti LTE assume un ruolo ancora più preciso, a causa dell’aumento della complessità del sistema di allocazione delle risorse radio.
La funzione principale dell’ARFCN è consentire a terminali e stazioni base di comunicare tra loro utilizzando la frequenza corretta, senza ambiguità. Questo è essenziale per garantire compatibilità tra dispositivi diversi e per l’efficace funzionamento delle procedure di handover, selezione e reselezione di celle.
Relazione tra ARFCN e frequenza
L’ARFCN non è una misura diretta di frequenza, ma è un indice numerico che, associato a una banda specifica, consente di determinare esattamente la frequenza in uso. Ogni banda LTE ha una formula specifica per il calcolo della frequenza a partire dall’ARFCN. Le formule differiscono per uplink e downlink, e dipendono dai parametri della banda, come la frequenza di riferimento e l’intervallo tra canali.
Ad esempio, per calcolare la frequenza downlink di un ARFCN nella banda 3, si può usare la formula:
F_DL = F_ref_DL + 0.1 × (N_DL – N_ref_DL)
Dove:
- F_DL è la frequenza in MHz
- N_DL è l’ARFCN
- F_ref_DL è la frequenza di riferimento
- N_ref_DL è l’ARFCN di riferimento
Questa relazione consente un calcolo preciso della frequenza associata a un dato ARFCN, utile per configurazioni, diagnosi di rete e interoperabilità tra vendor diversi.
ARFCN e separazione uplink/downlink
LTE adotta un’architettura FDD (Frequency Division Duplex) o TDD (Time Division Duplex). Nel caso dell’FDD, la separazione tra uplink e downlink è gestita tramite l’uso di due insiemi distinti di ARFCN: uno per l’uplink (UL) e uno per il downlink (DL). Ogni banda LTE FDD definisce un offset tra i due, in modo che l’ARFCN DL corrisponda a un ARFCN UL separato da un valore fisso.

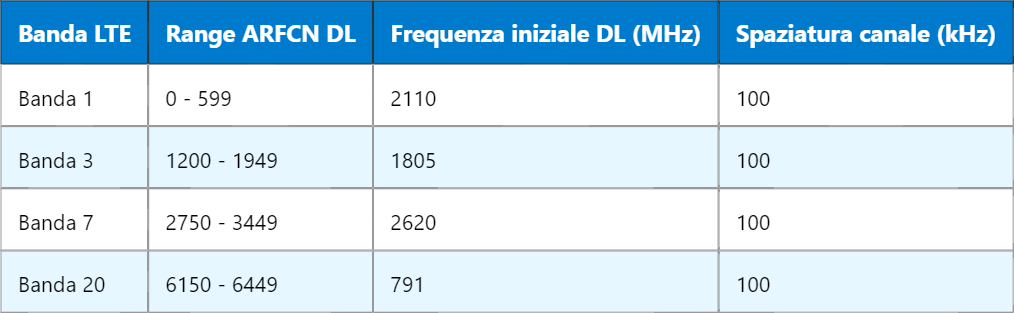

| Banda LTE | Offset UL-DL (ARFCN) | Frequenza iniziale UL (MHz) |
|---|---|---|
| Banda 1 | 18000 | 1920 |
| Banda 3 | 18000 | 1710 |
| Banda 7 | 18000 | 2500 |
| Banda 20 | 18000 | 832 |
Questa separazione è vitale per evitare interferenze tra trasmissioni in ricezione e trasmissione, e per permettere un corretto funzionamento del duplexing.
Utilizzo pratico nella rete
L’ARFCN viene utilizzato in diversi scenari operativi della rete:
- Rilevamento celle vicine: durante la procedura di reselezione, i dispositivi mobili scansionano le frequenze di ARFCN conosciuti per identificare celle potenzialmente migliori.
- Configurazione delle eNodeB: nella fase di setup di una stazione radio, l’ARFCN è uno dei parametri chiave da configurare per indicare su quale frequenza deve operare.
- Ottimizzazione delle risorse: gli strumenti di drive test registrano ARFCN per mappare la copertura e le prestazioni per banda e frequenza.
- Handover interfrequenza: per passaggi tra celle che operano su frequenze diverse, è essenziale conoscere gli ARFCN target per ciascun settore o cella.
Esempio di applicazione reale
Supponiamo di dover configurare un’antenna LTE in banda 7, su un ARFCN pari a 3000. Usando la formula della banda 7:
F_DL = 2620 + 0.1 × (3000 – 2750) = 2620 + 25 = 2645 MHz
Il sistema può ora trasmettere sulla frequenza 2645 MHz in downlink. Se si volesse configurare anche l’uplink, basterebbe aggiungere l’offset appropriato di ARFCN per ottenere la frequenza UL corrispondente.
Considerazioni finali
L’ARFCN è un parametro centrale nella gestione del canale radio LTE. Pur essendo solo un numero, la sua funzione è critica nel determinare in modo preciso la frequenza di comunicazione, mantenendo il corretto funzionamento delle reti mobili. Comprendere come si calcola e si utilizza permette di evitare errori in fase di configurazione, e di migliorare significativamente la gestione delle risorse radio.
