5G XnAP – Xn Application Protocol nel sistema NR
XnAP, ovvero Xn Application Protocol, è uno dei protocolli fondamentali utilizzati all’interno dell’architettura 5G NR (New Radio) per permettere la comunicazione tra nodi gNB (gNodeB). Questo protocollo opera sul piano di controllo (control plane) e consente lo scambio di informazioni tra diverse stazioni base 5G, attraverso l’interfaccia Xn. Se ti stai chiedendo come i gNB collaborano tra loro per garantire mobilità, continuità di servizio e bilanciamento del carico, allora è proprio il protocollo XnAP che lo rende possibile.
Oggi ti guido attraverso i concetti principali di XnAP, le sue funzioni, il formato dei messaggi e il ruolo critico che svolge nella rete 5G, specialmente negli scenari standalone (SA) e non-standalone (NSA). Comprendere questo protocollo significa entrare nel cuore dell’interconnessione orizzontale tra nodi radio nel 5G.
Cos’è l’interfaccia Xn
L’interfaccia Xn è il collegamento logico e fisico tra due o più nodi gNB nella rete 5G. Viene utilizzata per supportare la mobilità inter-gNB (handover), la condivisione di informazioni radio e il coordinamento tra celle adiacenti. L’interfaccia è composta da due sotto-componenti:
- Xn-U: dedicata al piano utente (user plane), trasporta i dati utente tra gNB.
- Xn-C: dedicata al piano di controllo, dove opera XnAP per gestire la segnalazione.
Funzioni principali del protocollo XnAP
XnAP agisce come il linguaggio di comunicazione tra i gNB attraverso l’interfaccia Xn-C. Le sue principali funzioni includono:
- Handover tra gNB: permette la continuità di servizio quando un utente si sposta da una cella all’altra.
- Setup e configurazione del collegamento Xn: definisce i parametri di comunicazione tra i gNB.
- Gestione delle risorse radio: aiuta nella condivisione e nell’ottimizzazione dell’uso dello spettro tra celle vicine.
- Segnalazione di eventi e errori: notifica lo stato della connessione, problemi, overload, ecc.
Messaggi tipici del protocollo XnAP
I messaggi XnAP sono codificati usando ASN.1 (Abstract Syntax Notation One), una notazione standard per protocolli di segnalazione complessi. Alcuni esempi di messaggi comuni includono:
- Xn Setup Request/Response: usati all’inizio per stabilire la connessione tra due gNB.
- Handover Request/Request Acknowledge: per iniziare e confermare la procedura di handover.
- Error Indication: per segnalare problemi nella comunicazione.
- Resource Status Update: per scambiare informazioni sullo stato delle risorse radio.
XnAP nel contesto della mobilità 5G
La mobilità utente è una delle funzionalità più complesse e cruciali in una rete cellulare. XnAP permette il cosiddetto intra-system handover nel 5G NR, in cui un utente si sposta tra due gNB senza coinvolgere il core network. Questo migliora notevolmente la latenza e riduce il carico sulla rete centrale.
Oltre a ciò, XnAP è fondamentale nei casi di mobilità dual connectivity, dove un terminale è connesso contemporaneamente a un gNB LTE (eNodeB) e a un gNB NR. Il coordinamento tra questi nodi attraverso XnAP è essenziale per garantire la coesistenza fluida tra 4G e 5G.
Gestione dei sovraccarichi e dei fault
XnAP include anche meccanismi per notificare situazioni di sovraccarico, congestione o errori. Queste informazioni aiutano i gNB a prendere decisioni dinamiche come il rilascio di risorse, la limitazione delle nuove connessioni o la deviazione del traffico verso altre celle meno cariche.
Importanza di XnAP nelle architetture 5G SA e NSA
Nelle reti NSA (Non-Standalone), XnAP consente l’integrazione tra nodi NR e nodi LTE, facilitando il coordinamento delle trasmissioni radio. Nelle reti SA (Standalone), il protocollo assume un ruolo ancora più critico, perché tutta la segnalazione tra gNB avviene tramite XnAP, senza dipendere da elementi LTE.

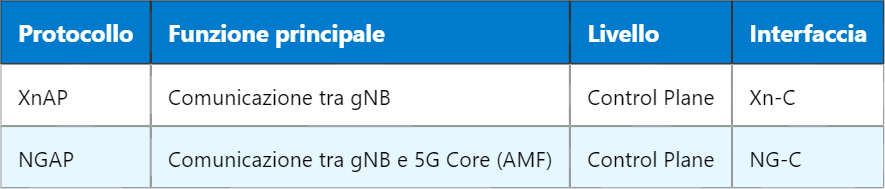

Confronto tra XnAP e NGAP
Integrazione con servizi avanzati 5G
Con l’evoluzione del 5G verso servizi come URLLC (Ultra Reliable Low Latency Communication) e mMTC (massive Machine Type Communication), la velocità e l’affidabilità del signaling tra nodi diventano sempre più importanti. XnAP gioca un ruolo cruciale nell’orchestrare questi servizi, gestendo la latenza e la priorità dei flussi di traffico in tempo reale.
Domani esploreremo più a fondo il protocollo NGAP, che gestisce il dialogo tra i gNB e il core di rete 5G. Capire NGAP insieme a XnAP ti aiuterà a costruire una visione completa del funzionamento del control plane in un ambiente 5G moderno e distribuito.
