5G TDD – Time Division Duplex nelle comunicazioni radio moderne
5G TDD, ovvero Time Division Duplex, è una tecnica fondamentale utilizzata nella trasmissione radio del 5G, in particolare nelle bande medie e alte dello spettro. A differenza del FDD (Frequency Division Duplex), che separa trasmissione e ricezione su frequenze diverse, il TDD utilizza lo stesso canale in frequenze ma divide il tempo in slot per trasmettere e ricevere. Questa tecnica è molto adatta alle caratteristiche dinamiche e flessibili delle reti 5G.
Oggi voglio spiegarti perché il 5G TDD è così centrale nell’architettura moderna delle reti mobili, specialmente per garantire efficienza spettrale, adattabilità e prestazioni elevate nelle aree urbane dense.
Cos’è il Time Division Duplex (TDD)
Il Time Division Duplex è un metodo di duplexing in cui uplink e downlink condividono la stessa frequenza, ma operano in tempi diversi. Questo è organizzato in frame temporali con slot predefiniti che indicano quando il dispositivo trasmette e quando riceve.
- Uplink: Quando l’utente trasmette dati verso la rete.
- Downlink: Quando la rete invia dati verso l’utente.
La flessibilità del TDD consente di modificare dinamicamente la proporzione tra downlink e uplink, in base al tipo di traffico e all’utilizzo in tempo reale. Questo è particolarmente utile nelle applicazioni come streaming video o servizi cloud, dove il downlink può essere molto più intenso dell’uplink.
Struttura di un frame TDD nel 5G NR
Nella rete 5G NR, la struttura temporale è suddivisa in frame da 10 ms, ognuno contenente 10 subframe da 1 ms. Questi subframe possono essere configurati come:
- D (Downlink): slot riservati alla trasmissione dalla rete all’utente.
- U (Uplink): slot riservati alla trasmissione dall’utente alla rete.
- S (Special): slot di transizione che separano downlink e uplink per prevenire interferenze.
Configurazioni flessibili nel TDD
Una delle grandi innovazioni del 5G è l’introduzione delle configurazioni dinamiche di TDD. Questo permette alla rete di adattare la struttura dei frame in tempo reale in base al traffico attuale. Per esempio:
- Scenario urbano: maggiore peso al downlink (video, dati)
- Scenario industriale o IoT: maggiore equilibrio o peso all’uplink
Questa caratteristica è possibile grazie all’uso di slot flessibili e a componenti intelligenti come la gNB (Next Generation NodeB) che gestisce la pianificazione radio.
TDD e spettro 5G: dove viene usato
Il TDD è largamente utilizzato nelle bande:
- n77 (3.3 – 4.2 GHz) – Banda media, ideale per prestazioni elevate e copertura urbana.
- n78 (3.3 – 3.8 GHz) – Molto comune in Europa e Asia.
- n257, n258, n261 – Bande mmWave (24 GHz+), dove il TDD è quasi sempre utilizzato per sfruttare al massimo lo spettro disponibile.
Poiché queste bande non hanno canali paired come nel FDD, il TDD è la scelta tecnica ottimale, consentendo una gestione molto efficiente della capacità.

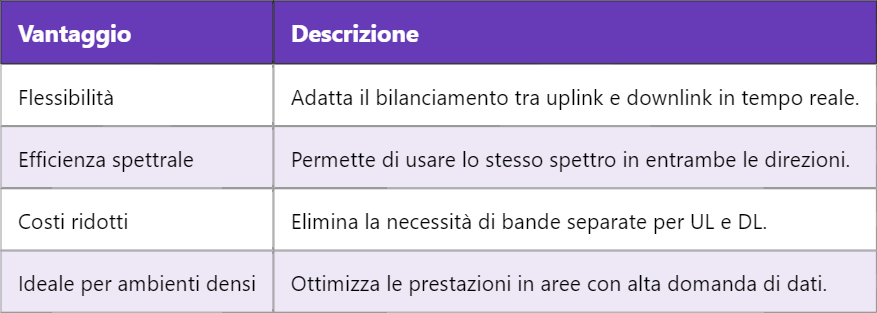

Benefici chiave del TDD nel 5G
Sincronizzazione e interferenza nel TDD
Poiché TDD utilizza lo stesso canale in entrambe le direzioni, la sincronizzazione tra le celle adiacenti è fondamentale. La trasmissione disallineata può causare interferenze tra uplink e downlink (Inter-Cell Interference).
Per prevenire questi problemi, la rete utilizza:
- Sincronizzazione GPS o reti PTP (Precision Time Protocol)
- Offset di trasmissione pianificati
- Slot di protezione (guard period)
Confronto tra TDD e FDD
| Caratteristica | TDD | FDD |
|---|---|---|
| Spettro | Stesso canale per UL e DL | Canali separati per UL e DL |
| Flessibilità | Alta | Bassa |
| Sincronizzazione richiesta | Essenziale | Non necessaria |
| Ideale per | Bande medie, mmWave, alta densità | Bande basse, copertura ampia |
Ruolo del TDD nel network slicing
Con l’arrivo del network slicing nel 5G, TDD offre un vantaggio decisivo: la capacità di assegnare slot temporali diversi per differenti slice di rete. Ad esempio:
- Una slice dedicata all’IoT può ricevere più slot uplink.
- Una slice per il video può essere ottimizzata per il downlink.
Questa personalizzazione è impossibile con sistemi fissi come l’FDD.
TDD e Massive MIMO
Un altro punto tecnico importante è la compatibilità del TDD con il Massive MIMO (Multiple Input Multiple Output). In 5G, Massive MIMO lavora in simbiosi con il TDD per ottimizzare l’uso delle risorse radio grazie al beamforming dinamico. La natura simmetrica del TDD aiuta a semplificare la calibrazione reciproca tra trasmettitore e ricevitore, migliorando la precisione dei fasci (beams).
Domani possiamo esplorare più a fondo proprio come il Massive MIMO influisce sulla copertura e sulle performance delle reti 5G, in particolare quando combinato con il TDD nelle bande medie.
