5G RS – Reference Signal nel sistema NR
RS, o Reference Signal, è un elemento essenziale nel sistema di comunicazione radio 5G NR (New Radio). Questi segnali di riferimento sono utilizzati per consentire al dispositivo utente (UE) di effettuare misurazioni fondamentali per la sincronizzazione, la stima del canale e il controllo della qualità del segnale. In parole semplici, senza RS non sarebbe possibile garantire una connessione affidabile e stabile nella rete 5G.
Oggi ti spiego esattamente quali tipi di Reference Signal esistono in 5G, come vengono usati, e perché sono fondamentali sia per il collegamento fisico che per il controllo della mobilità e della qualità della rete.
Tipi principali di Reference Signal nel 5G NR
Nel 5G NR, il concetto di RS è stato esteso e reso più flessibile rispetto alle generazioni precedenti come LTE. I segnali di riferimento vengono trasmessi in modo dinamico in base al tipo di trasmissione, alla configurazione della rete e alle necessità dell’utente. I principali tipi includono:
- DM-RS (Demodulation Reference Signal): utilizzato per la stima del canale necessario alla demodulazione dei dati. È specifico per i canali PDSCH e PUSCH.
- PT-RS (Phase Tracking RS): utilizzato per compensare le variazioni di fase causate dalla non idealità dell’oscillatore locale, specialmente nelle alte frequenze (FR2).
- CSI-RS (Channel State Information RS): utilizzato per ottenere informazioni dettagliate sullo stato del canale e supportare la selezione del beam migliore (beamforming dinamico).
- SSB (Synchronization Signal Block): contiene anche RS per sincronizzazione e rilevamento della cella.
Funzioni chiave dei Reference Signal
- Sincronizzazione: gli RS permettono all’UE di sincronizzarsi in tempo e frequenza con la rete.
- Stima del canale: l’UE usa gli RS per stimare le condizioni radio e migliorare la ricezione dei dati.
- Misure di qualità: servono per calcolare parametri come RSRP (Reference Signal Received Power), RSRQ (Reference Signal Received Quality), e SINR (Signal-to-Interference-plus-Noise Ratio).
- Beam Management: nel 5G, con l’uso massiccio di beamforming, gli RS sono essenziali per identificare e tracciare il beam migliore.
DM-RS e la demodulazione dei dati
Il Demodulation Reference Signal è trasmesso insieme ai dati nel downlink e uplink. È specifico per ogni trasmissione di dati e viene configurato in modo dinamico. I ricevitori UE utilizzano DM-RS per stimare il canale al fine di demodulare correttamente i blocchi di dati PDSCH e PUSCH.
PT-RS e la correzione di fase
Il Phase Tracking RS è particolarmente importante nel contesto mmWave, dove le imperfezioni dell’oscillatore possono influenzare significativamente la stabilità del segnale. PT-RS è inserito nei simboli di dati e aiuta il ricevitore a compensare queste variazioni per mantenere la coerenza del segnale.
CSI-RS per la gestione del canale
Il Channel State Information RS consente alla rete di raccogliere informazioni precise sullo stato del canale. L’UE misura i CSI-RS e invia feedback alla gNB (gNodeB), che li usa per ottimizzare il beamforming, la selezione del MCS (Modulation and Coding Scheme) e la gestione della mobilità.
RS e misurazioni RSRP, RSRQ, SINR
I segnali RS sono utilizzati per calcolare metriche fondamentali di qualità radio:
- RSRP: potenza del segnale RS ricevuto. Utile per determinare la copertura della cella.
- RSRQ: rapporto tra RSRP e RSSI, utile per capire la qualità relativa del segnale.
- SINR: rapporto tra potenza del segnale utile e rumore/interferenza. Essenziale per la qualità di trasmissione.
Sincronizzazione e blocco SSB
Il Synchronization Signal Block è il primo punto di riferimento che un dispositivo riceve durante l’accesso iniziale alla rete. Include anche Reference Signal per la sincronizzazione in frequenza e tempo, e per identificare la cella.

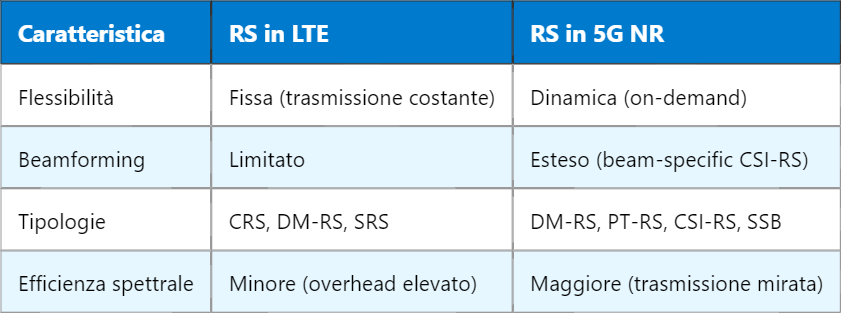

Differenze tra RS in 4G e 5G
Importanza degli RS nel design delle reti 5G
Nel 5G, il design dei Reference Signal influisce direttamente sull’efficienza della rete. Poiché la banda è più ampia e le frequenze usate (soprattutto in FR2) sono più sensibili a variazioni ambientali, la progettazione corretta degli RS è fondamentale per garantire performance elevate. I meccanismi di beam management e l’adattamento dinamico dei parametri radio sono tutti basati su misurazioni ottenute tramite questi segnali.
Domani possiamo esplorare nel dettaglio il concetto di beamforming nel 5G, visto che è strettamente collegato all’uso dei CSI-RS e alla gestione intelligente della direzionalità del segnale nel dominio spaziale.
