PTAG, ovvero Primary Timing Advance Group, è un concetto tecnico fondamentale per la gestione della sincronizzazione temporale nelle reti 5G. In modo simile a quanto già accadeva con il Timing Advance nel 4G, il PTAG consente al sistema di mantenere il corretto allineamento dei segnali inviati da diversi dispositivi (UE – User Equipment) verso la rete. Questo è essenziale, specialmente in ambienti TDD (Time Division Duplex), dove la precisione temporale è critica per evitare collisioni tra uplink e downlink.

Oggi ti spiego come funziona il PTAG nel 5G, perché è stato introdotto, e in che modo si integra con altri elementi del sistema di accesso radio per garantire performance elevate e comunicazioni stabili.

Cos’è il PTAG nel contesto 5G

Il PTAG rappresenta un gruppo primario all’interno del quale viene gestito il valore di Timing Advance per ciascun dispositivo. Questo valore determina di quanto il segnale dell’UE deve essere anticipato affinché arrivi alla gNB (gNodeB) in perfetta sincronia con gli altri dispositivi connessi. La gestione a gruppi consente di ottimizzare le risorse radio ed evitare l’interferenza tra terminali, specialmente in aree ad alta densità.

5G PRACH – Canale Fisico di Accesso Casuale

Timing Advance nel 5G

Nel 5G, il concetto di Timing Advance è stato esteso e migliorato rispetto alle generazioni precedenti. Invece di un’unica regolazione centralizzata, il sistema ora può utilizzare più Timing Advance Groups, separati in PTAG (Primary Timing Advance Group) e, in alcuni scenari, anche STAG (Secondary Timing Advance Group).

Questa suddivisione serve a migliorare la gestione della sincronizzazione su canali multipli e frequenze diverse, come accade nelle implementazioni CA (Carrier Aggregation) e Dual Connectivity tra 5G e 4G.

5G SSS – Secondary Synchronization Signal nella rete NR

Funzionamento tecnico del PTAG

• Ogni UE riceve un valore di Timing Advance dalla gNB al momento del collegamento iniziale.
• Questo valore è associato a un PTAG, ovvero un gruppo logico di risorse temporali condivise.
• Il valore di TA può essere aggiornato dinamicamente durante la sessione di comunicazione per mantenere la precisione.
• La gestione del PTAG è coordinata dal MAC scheduler della gNB, che si occupa di assegnare risorse radio temporizzate.

Ruolo del PTAG nelle architetture TDD

Le reti TDD, molto usate nel 5G NR soprattutto nelle bande medie e alte (come la banda n78 o mmWave), richiedono una sincronizzazione temporale estremamente accurata per evitare collisioni. Il PTAG aiuta a raggiungere questa precisione, fornendo un punto di riferimento comune per il Timing Advance di tutti i dispositivi connessi su uno stesso canale TDD.

5G SS-RSRQ – Qualità del segnale ricevuto di riferimento SS

Inoltre, l’uso dei PTAG permette di gestire meglio la latenza e l’ottimizzazione delle risorse radio, riducendo l’overhead di segnalazione e migliorando le performance complessive.

Interazione con altre tecnologie radio

Nel caso di Dual Connectivity (EN-DC), dove il dispositivo è connesso simultaneamente a una rete LTE (eNB) e a una 5G (gNB), il PTAG permette di coordinare la sincronizzazione tra le due reti. Questo è essenziale per evitare ritardi o sfasamenti durante il trasferimento dei dati su due portanti radio differenti.

In sistemi con Carrier Aggregation, il PTAG può essere utilizzato per raggruppare le portanti che richiedono lo stesso avanzamento temporale, semplificando la gestione e la sincronizzazione del traffico su frequenze diverse.

Quando viene aggiornato il valore di Timing Advance

Il valore di TA associato al PTAG può essere aggiornato in diversi casi:

• Movimento dell’utente (mobilità a bassa o alta velocità)
• Variazioni di latenza dovute al cambiamento delle condizioni radio
• Durante l’handover o il cambio di cella
• Con aggiunta di una nuova portante o connessione secondaria (DC/CA)

Messaggi RRC e gestione del PTAG

I parametri di PTAG vengono comunicati principalmente tramite messaggi RRC (Radio Resource Control), specialmente durante la fase di connessione iniziale o rinegoziazione. La gNB può definire più gruppi, ma solo il PTAG è obbligatorio; gli altri (come eventuali STAG) dipendono dalla configurazione del sistema e dalle capacità del dispositivo.

Importanza del PTAG per l’efficienza della rete

Il PTAG permette un utilizzo ottimale delle risorse temporali e riduce i conflitti di segnale, migliorando l’efficienza spettrale e la qualità del servizio. È particolarmente utile in scenari densamente popolati, come centri urbani o eventi con molti utenti connessi.

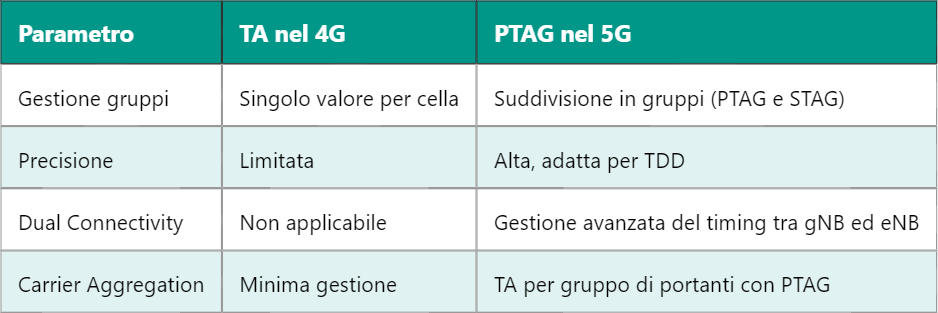

Confronto tra TA nel 4G e PTAG nel 5G

Perché dovresti conoscere il PTAG

Capire il PTAG è essenziale se lavori nel campo delle reti mobili, nella configurazione della rete o nello sviluppo di UE compatibili con il 5G. La sua corretta implementazione migliora sensibilmente la stabilità della rete, la qualità delle comunicazioni e riduce le problematiche di sincronizzazione nei sistemi complessi.

Domani approfondiremo un altro aspetto chiave della sincronizzazione radio nel 5G: lo RACH (Random Access Channel), fondamentale per il primo accesso del terminale alla rete e strettamente legato al calcolo iniziale del Timing Advance.
