5G PDCCH – Physical Downlink Control Channel nel sistema NR
Nel 5G NR (New Radio), il PDCCH – Physical Downlink Control Channel – è uno degli elementi fondamentali della trasmissione di controllo. Il suo compito è trasportare le informazioni necessarie per consentire all’utente di ricevere correttamente i dati, sia in downlink che in uplink. Senza il PDCCH, l’utente non saprebbe quando e dove leggere i dati destinati a lui sul canale fisico.
Oggi ti spiego in modo chiaro e tecnico perché il PDCCH è così importante, come funziona nel contesto 5G e come si differenzia rispetto alle versioni precedenti come nel LTE. Anche se può sembrare solo un “canale di controllo”, in realtà svolge un ruolo chiave nel coordinare tutta la comunicazione tra la rete e il terminale utente (UE).
Funzione del PDCCH nel 5G NR
Il PDCCH trasmette le cosiddette DCI – Downlink Control Information, che indicano:
- Quale risorsa fisica (RB – Resource Block) deve essere utilizzata per i dati
- Modulazione e codifica da applicare (MCS – Modulation and Coding Scheme)
- Harq process number e nuovi/ripetuti trasmissioni
- Scheduling dell’uplink (PUCCH, PUSCH)
In pratica, tutto quello che riguarda la gestione dinamica della trasmissione dipende dal PDCCH. È come un segnale stradale che ti dice dove e quando puoi andare, ma a livello radio.
Struttura e posizionamento del PDCCH
Nel 5G NR, il PDCCH è trasmesso nel CORESET (Control Resource Set), che rappresenta un insieme flessibile di risorse dove il canale di controllo può essere mappato. A differenza del LTE dove il PDCCH è fisso nelle prime OFDM symbol della banda, nel 5G è possibile configurare posizione, dimensione e frequenza del CORESET per maggiore flessibilità.
CORESET: Control Resource Set
Il concetto di CORESET è una novità del 5G rispetto al LTE. Ogni CORESET può essere configurato per contenere da 1 a 3 symbol nel dominio tempo e da 1 a molti RB nel dominio frequenza. Questa flessibilità è utile soprattutto in scenari come:
- Massive MIMO e beamforming
- Supporto a frequenze mmWave
- Accesso differenziato per utenti con QoS diverso
Aggregazioni di CCE e mappatura
Il PDCCH è costruito con aggregazioni di CCE – Control Channel Elements. Ogni DCI può essere distribuito su un numero variabile di CCE in base alla qualità del canale, distanza dal gNB e robustezza desiderata.
Maggiore è l’aggregazione di CCE, maggiore è l’affidabilità ma anche l’uso di risorse radio. Il 5G supporta configurazioni avanzate come Search Space Set Type 0/1/2, che definiscono in quale CORESET cercare i DCI per un determinato UE.

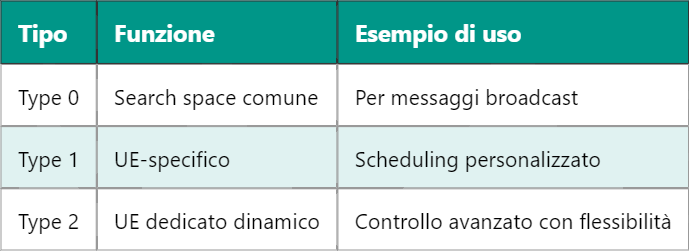

Tipi di Search Space
Confronto con PDCCH in LTE
- In LTE il PDCCH è fisso nei primi symbol della banda
- Nel 5G è dinamico e configurabile tramite CORESET
- Il 5G introduce maggiore separazione tra canale dati e controllo
- La configurazione CORESET aiuta a gestire scenari multi-service (eMBB, URLLC, mMTC)
Importanza del PDCCH per l’efficienza 5G
Il PDCCH non solo abilita la comunicazione, ma permette anche l’ottimizzazione dell’uso delle risorse radio. Permettendo una trasmissione adattiva, minimizza l’interferenza e migliora la capacità complessiva del sistema. È il cuore della gestione dinamica della rete.
In contesti come beamforming o TDD (Time Division Duplex), il PDCCH fornisce le informazioni chiave per sincronizzare la trasmissione e ricezione tra dispositivo e rete. Inoltre, in ambienti densi, il controllo preciso delle risorse è fondamentale per evitare collisioni tra utenti.
PDCCH in scenari 5G avanzati
Nei casi di slicing di rete, il PDCCH può essere configurato per gestire risorse logiche separate per ogni slice. Questo è essenziale per servizi critici come URLLC (Ultra Reliable Low Latency Communication) o mMTC (massive Machine Type Communication). La rete può schedulare separatamente i controlli per ciascun servizio, mantenendo performance e latenza adeguate.
Allo stesso modo, nelle configurazioni a doppia connettività (EN-DC), il PDCCH può essere ricevuto da una cella LTE primaria (PCell) o da una cella NR secondaria (SCell), secondo le necessità di copertura e throughput.
Perché conoscere il PDCCH è fondamentale
Capire il funzionamento del PDCCH ti aiuta ad analizzare come la rete prende decisioni in tempo reale, come ad esempio quale pacchetto trasmettere a quale utente e quando. È essenziale in attività come l’ottimizzazione della rete, il troubleshooting e il design delle reti radio. Anche nei tool come scanner di rete o drive test, il monitoraggio del PDCCH è cruciale per valutare prestazioni e copertura.
Domani potremmo analizzare nel dettaglio la funzione del PUCCH – Physical Uplink Control Channel – per completare la comprensione della segnalazione tra UE e gNB nel dominio di controllo.
