5G CCE – Control Channel Element nel mapping dei canali PDCCH
Il 5G CCE, ovvero Control Channel Element, è un blocco fondamentale nella gestione del canale di controllo fisico, il PDCCH (Physical Downlink Control Channel). Comprendere il funzionamento del CCE è essenziale per analizzare come l’utente (UE) riceve le informazioni di controllo necessarie per accedere alle risorse di rete. Questo meccanismo consente alla rete di comunicare istruzioni cruciali, come il grant per la trasmissione dati o i parametri di handover.
Oggi ti spiego in modo dettagliato cosa sono i CCE, come sono strutturati e perché sono così critici nel disegno del livello fisico della rete 5G NR. Anche se sono concetti avanzati, una volta compresi ti aiutano a leggere i processi di scheduling e decodifica in modo molto più tecnico e preciso.
Cos’è un CCE in 5G NR
Un Control Channel Element (CCE) è l’unità logica utilizzata per mappare le DCI (Downlink Control Information) sul PDCCH. In altre parole, il CCE rappresenta un blocco aggregato di risorse fisiche, che vengono assegnate per trasportare messaggi di controllo verso l’utente.
Nel 5G NR, la configurazione del PDCCH è molto flessibile grazie al concetto di CORESET (Control Resource Set), all’interno del quale i CCE vengono allocati dinamicamente. Questo permette una gestione avanzata del controllo radio, adattabile a diversi scenari di traffico e qualità del segnale.
Struttura del CCE
- Ogni CCE è composto da 6 REG (Resource Element Group)
- Ogni REG è formato da un blocco di 1 RB (Resource Block) e 1 simbolo OFDM
- I CCE possono essere aggregati in bundle di dimensioni 1, 2, 4, 8 o 16, noti come “aggregation levels”
La scelta dell’aggregation level dipende dalla qualità del segnale, dalla lunghezza del messaggio DCI e dalla robustezza necessaria nella decodifica.
CORESET e mapping dei CCE
Il CORESET (Control Resource Set) è un’area temporale-frequenziale all’interno della quale vengono posizionati i CCE. Il mapping dei CCE su CORESET avviene secondo regole ben definite, in base a:
- Numero di RB disponibili nel CORESET
- Durata in simboli (1, 2 o 3 OFDM symbols)
- Interleaving applicato ai REG per migliorare la distribuzione dei dati
Questo tipo di flessibilità rende il PDCCH nel 5G molto più efficiente rispetto al LTE, dove le risorse erano più statiche.
DCI e decodifica: come il UE trova il CCE giusto
Quando un UE cerca i messaggi DCI nel PDCCH, utilizza una lista di CCE candidate chiamata Search Space. Ogni UE ha Search Spaces specifici, configurati tramite RRC (Radio Resource Control), e può cercare nei CCE usando un algoritmo deterministico basato sul RNTI (Radio Network Temporary Identifier).
Il Search Space può essere:
- Common Search Space: usato per messaggi condivisi come paging o RAR
- UE-specific Search Space: dedicato all’UE per i grant DL/UL

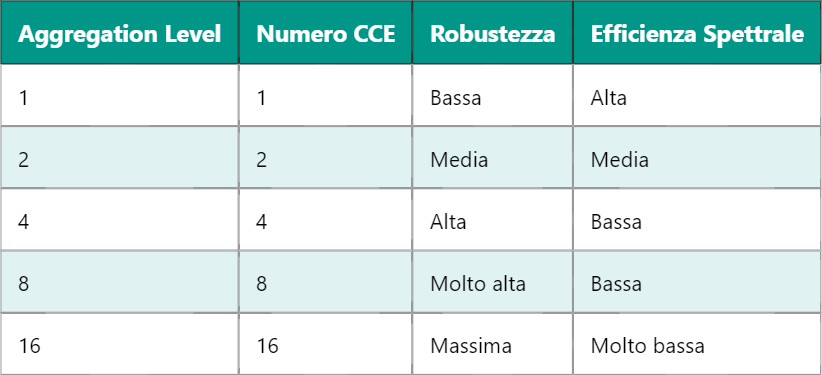

Aggregation Level e impatto sulla robustezza
CCE e efficienza del canale di controllo
Ottimizzare l’uso dei CCE è cruciale per mantenere l’efficienza del sistema. Un’allocazione eccessiva (es. aggregation level troppo alto) riduce l’efficienza spettrale, mentre un livello troppo basso può causare errori di decodifica in condizioni di bassa SINR. I scheduler di rete devono quindi bilanciare questi fattori dinamicamente in base alle condizioni radio.
Confronto con LTE
Nel 4G LTE, i CCE erano mappati in modo statico nel PDCCH senza il concetto di CORESET. Il 5G introduce CORESET e Search Space flessibili, offrendo maggiore granularità e adattabilità. Inoltre, la gestione dei CCE in 5G è completamente configurabile tramite messaggi RRC, permettendo un’ottimizzazione specifica per ogni servizio, incluso eMBB, URLLC o mMTC.
CCE nei diversi casi d’uso 5G
- eMBB (enhanced Mobile Broadband): Usa livelli di aggregazione bassi per massimizzare la capacità
- URLLC (Ultra Reliable Low Latency Communication): Preferisce livelli più alti per maggiore affidabilità
- mMTC (massive Machine Type Communication): Richiede configurazioni minimali per ridurre overhead
Domani possiamo approfondire il funzionamento del CORESET e le sue configurazioni, fondamentali per comprendere il posizionamento dei CCE e le performance reali del PDCCH in ambienti 5G ad alta densità.
