5G BSR – Buffer Status Report nel canale uplink

5G BSR – Buffer Status Report nel canale uplink

Il 5G BSR, ovvero il Buffer Status Report, è un meccanismo fondamentale per la gestione efficiente del traffico uplink nelle reti 5G. Si tratta di un rapporto che l’UE (User Equipment) invia al gNB (gNodeB) per comunicare la quantità di dati attualmente presenti nei propri buffer uplink, pronti per essere trasmessi verso la rete. Questo processo è parte integrante del controllo dell’accesso alla risorsa radio ed è critico per l’efficienza dello scheduling uplink.

Il concetto di BSR non è nuovo: è stato introdotto già in LTE, ma nel 5G NR ha subito importanti ottimizzazioni per supportare architetture più flessibili, un traffico più intenso e una varietà di servizi che spaziano dal mobile broadband al massive IoT. Oggi ti spiego come funziona il BSR, quali tipi esistono, e perché è così importante per il funzionamento stabile ed efficiente delle reti di nuova generazione.

Ruolo del BSR nell’accesso uplink

Nel 5G NR, l’UE non può trasmettere dati uplink in modo arbitrario. Deve prima ricevere risorse radio appropriate tramite uno scheduling da parte del gNB. Per rendere questo processo dinamico ed efficiente, l’UE segnala la sua esigenza di risorse tramite il Buffer Status Report. Questo permette al gNB di sapere quanti dati ci sono in attesa nel buffer dell’UE e di allocare una quantità adeguata di risorse uplink.

5G ARP – Address Resolution Protocol nelle reti mobili di nuova generazione

Tipi di BSR

• Regular BSR: inviato periodicamente quando ci sono nuovi dati nel buffer.
• Periodic BSR: trasmesso a intervalli regolari definiti da parametri di configurazione.
• Padding BSR: inviato per riempire uno spazio residuo nel pacchetto uplink, utilizzando lo spazio libero per trasmettere informazioni BSR.
• Retx BSR: utilizzato per ritrasmissioni nel caso in cui un precedente BSR non sia stato ricevuto correttamente.

BSR e Logical Channel Groups (LCG)

Nel 5G, i buffer dell’UE sono organizzati in gruppi di canali logici chiamati LCG (Logical Channel Group). Ogni gruppo può rappresentare un tipo diverso di traffico: ad esempio, dati best effort, voce o traffico critico per il controllo. Il BSR fornisce informazioni sullo stato del buffer per ciascun LCG separatamente, consentendo al gNB di prendere decisioni di scheduling più granulari.

Formato e trasporto del BSR

Il Buffer Status Report è codificato in una struttura compatta e viene trasportato tramite MAC (Medium Access Control). Quando l’UE riceve una grant uplink, può includere il BSR nel payload del MAC oppure, se necessario, può richiedere risorse per trasmettere un BSR autonomamente tramite un Scheduling Request (SR).

5G AMBR – Aggregated Maximum Bit Rate nelle reti mobili

Flusso tipico di una trasmissione uplink con BSR

1. L’UE ha dati da trasmettere ma nessuna risorsa uplink disponibile.
2. Invia uno SR (Scheduling Request) sul canale PUCCH.
3. Il gNB riceve lo SR e assegna una grant uplink.
4. L’UE trasmette il BSR per indicare quanti dati ha in buffer.
5. Il gNB usa queste informazioni per pianificare uplink grant successivi.

BSR nel contesto del traffico URLLC e mMTC

Nel 5G, non tutto il traffico ha gli stessi requisiti. Il traffico URLLC (Ultra-Reliable Low-Latency Communication) richiede una gestione estremamente rapida e affidabile, mentre l’mMTC (massive Machine-Type Communication) implica un numero enorme di dispositivi con piccoli pacchetti. Il BSR gioca un ruolo chiave nell’equilibrare questi requisiti, consentendo allo scheduler di allocare risorse in modo differenziato a seconda delle esigenze di ciascun flusso.

5G 5QI – Identificatore di Qualità del Servizio nel 5G

Ottimizzazioni del BSR nel 5G rispetto al LTE

• Maggiore granularità nei report, con supporto per più Logical Channel Group (fino a 8 LCG).
• Supporto per report compressi per ridurre l’overhead.
• Sinergia con lo slicing della rete per garantire QoS specifici per diversi tipi di traffico.
• Maggiore flessibilità nelle regole di attivazione, adattabili a scenari e carichi dinamici.

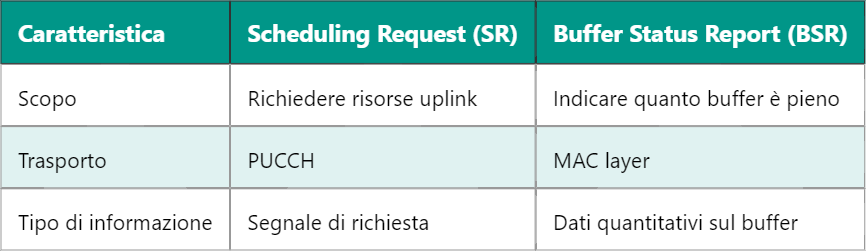

Confronto tra SR e BSR

Quando viene inviato un BSR

Le regole per l’invio di un BSR sono definite dalla configurazione RRC (Radio Resource Control) e includono:

• Quando nuovi dati arrivano in un buffer precedentemente vuoto.
• Dopo l’invio di uno SR, per informare il gNB della quantità precisa di dati.
• Periodicamente, se configurato per farlo.

Il corretto funzionamento del BSR è cruciale per garantire l’efficienza e l’affidabilità del canale uplink. In ambienti a traffico elevato, come nelle reti densamente popolate o in presenza di slicing, una gestione intelligente del BSR consente di mantenere basse le latenze e alta la qualità di servizio.

Domani potremo analizzare nel dettaglio la gestione delle risorse uplink e come il gNB pianifica la distribuzione delle grant in base alle informazioni ricevute dai BSR, integrando anche logiche QoS e priorità tra flussi diversi.
